HAS-1204BM

HAS-1204BM от Analog Devices

Общее описание: HAS-1204BM — это высокоскоростной 12-разрядный аналого-цифровой преобразователь (АЦП) с одной входной линией и архитектурой SAR (Successive Approximation Register) производства Analog Devices. Устройство предназначено для преобразования аналоговых сигналов в цифровые с высокой точностью и скоростью, обеспечивая малый уровень искажений и шума.

Преимущества:

• Высокая скорость преобразования благодаря технологии SAR
• Высокая точность с разрешением 12 бит
• Надежность и стабильность работы в широком диапазоне температур
• Возможность использования внешних опорных напряжений для повышения гибкости

Недостатки:

• Требуется питание с отрицательными напряжениями (0V, -5V, -10V), что может усложнить питание схемы
• Через отверстия монтировка (Through Hole), что занимает больше места по сравнению с SMD-корпусами

Типовое использование:

• Системы измерения и сбора данных
• Медицинское оборудование
• Промышленные контрольно-измерительные приборы
• Радиоэлектронные устройства и системы связи

Рекомендации по применению:

• Перед использованием рекомендуется тщательно спроектировать схему питания, учитывая необходимость отрицательных напряжений.
• Используйте качественные, малошумящие источники опорного напряжения для достижения максимальной точности.
• Обеспечьте адекватное охлаждение, если устройство будет использоваться в условиях высокой температуры или интенсивного использования.

Основные технические характеристики:

• Разрядность: 12 бит
• Входной сигнал: 1, однополярный (Single Ended)
• Архитектура: SAR
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешнее
• Напряжение питания, аналоговое: 0V ~ -5V, -10V
• Напряжение питания, цифровое: 0V ~ -5V, -10V

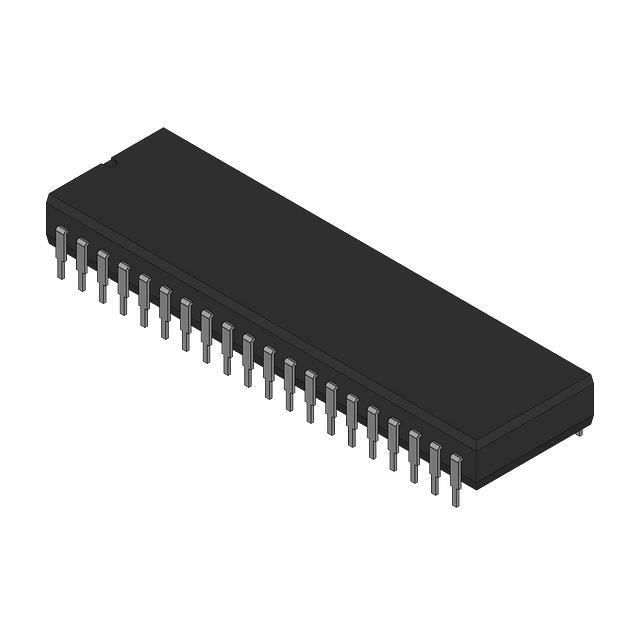

• Тип корпуса: 40-CDIP (0.900", 22.86mm)
• Диапазон рабочих температур: -25°C ~ 85°C
• Метод монтажа: Через отверстия (Through Hole)

Возможные аналоги:

• ADC12038CIWMX/NOPB от Texas Instruments - также является 12-разрядным SAR АЦП, однако имеет другие напряжения питания и более компактный корпус.

При проектировании систем на базе HAS-1204BM от Analog Devices, учитывайте особенности питания и монтировки этого компонента, чтобы максимально использовать его возможности и достичь высокой точности преобразования аналоговых сигналов в цифровые.
