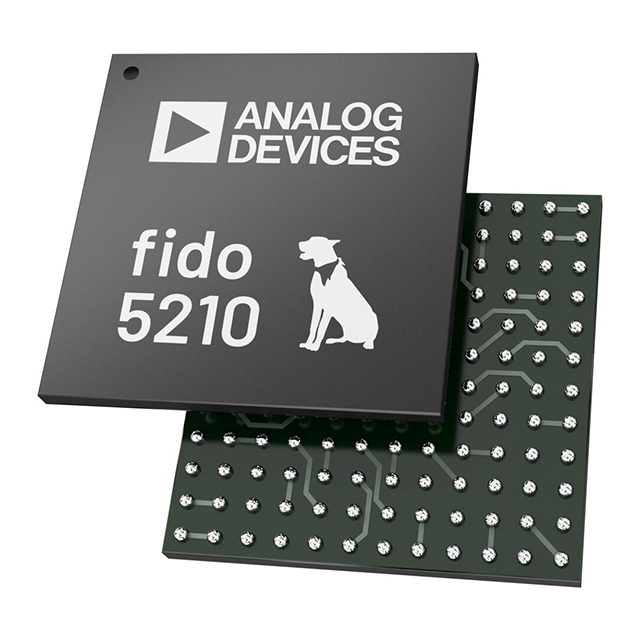

FIDO5210BBCZ

FIDO5210BBCZ от Analog Devices

Общее описание

FIDO5210BBCZ – это двухпортовый промышленный коммуникационный интерфейс EtherCAT, разработанный Analog Devices. Он предназначен для использования в промышленных Ethernet-приложениях, где требуется высокая скорость передачи данных и надежная работа в жестких условиях. Этот чип обеспечивает эффективную обработку данных и имеет низкое энергопотребление.

Преимущества

• Высокая скорость передачи данных: Поддержка скорости передачи данных до 100 Мбит/с.
• Надежность и стабильность: Устойчивая работа в широком диапазоне температур.
• Поддержка стандартов: Соответствие стандартам IEEE 802.3 и EtherCAT.
• Малое энергопотребление: Эффективное управление энергопотреблением для длительной работы.

Недостатки

• Требует дополнительного опыта для интеграции: Для успешной интеграции и настройки может потребоваться опыт работы с промышленными Ethernet-протоколами.

Типовое использование

• Промышленные автоматику системы
• Устройства для сетей передачи данных
• Комплексы управления и контроля
• Робототехника
• Системы связи в промышленности

Рекомендации по применению

1. Используйте корректные параметры питания: Поддержка двух диапазонов напряжения питания: 1.08V ~ 1.32V и 2.97V ~ 3.63V.
2. Обеспечьте качественное охлаждение: При проектировании следует учитывать теплоотдачу и необходимость охлаждения для стабильной работы.
3. Разработайте надежную монтажную плату: Используйте 144-CSPBGA корпус (10x10), обеспечивающий надежное соединение и минимизацию размеров устройства.

Основные технические характеристики

• Протокол: EtherCAT
• Функция: Интерфейсный коммутатор
• Интерфейс: MII, RMII
• Стандарты: IEEE 802.3, 10/100 Base-T/TX PHY
• Напряжение питания: 1.08V ~ 1.32V, 2.97V ~ 3.63V
• Потребляемый ток: 48mA
• Рабочая температура: -40°C ~ 85°C
• Корпус / Case: 144-LFBGA, CSPBGA
• Производитель: Analog Devices

Возможные аналоги

• FIDO5100: Альтернативное решение от Analog Devices с аналогичными функциями.
• Lattice Semiconductor ICE40 Ultra Family: Программируемая логика, подходящая для использования в сетевых интерфейсах и коммутаторах.

Таким образом, FIDO5210BBCZ представляет собой надежное и высокоэффективное решение для промышленных приложений, требующих стабильной и быстрой передачи данных через EtherCAT.
