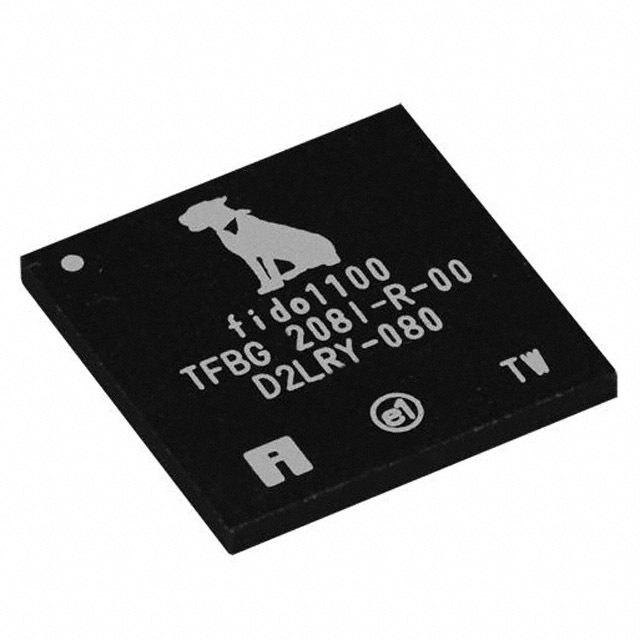

FIDO1100BGB208IR1

FIDO1100BGB208IR1 от Analog Devices

Общее описание

FIDO1100BGB208IR1 - это высокопроизводительный микроконтроллер, разработанный компанией Analog Devices. Он предназначен для использования в системах управления и обмена данными, где требуется высокая вычислительная мощность и гибкость. Микроконтроллер оснащен 32-разрядным процессором CPU32 с тактовой частотой до 66 МГц и предлагает множество встроенных функций и периферийных интерфейсов.

Преимущества

• Высокая производительность: 32-разрядный процессор, работающий на частоте 66 МГц.
• Широкие возможности подключения: поддержка интерфейсов CANbus, EBI/EMI, EIA-232, Ethernet, GPIO, HDLC, I2C, SMBus и SPI.
• Множество встроенных периферийных устройств: DMA-контроллер, контроллеры сброса при отключении питания (POR) и сторожевые таймеры (WDT).
• Компактность: Поставляется в корпусе 208-BGA (15x15 мм), что позволяет экономить пространство на печатной плате.

Недостатки

• Ограниченный объем встроенной памяти: 32KB программной памяти и 24KB оперативной памяти.
• Рабочий температурный диапазон: -40°C до 85°C может ограничить использование устройства в экстремально жарких условиях.

Типовое использование

• Интеллектуальные системы управления
• Промышленные сетевые контроллеры
• Автомобильные электронные блоки управления (ЭБУ)
• Системы сбора данных и их обработка в реальном времени

Рекомендации по применению

• Убедитесь, что устройство работает в пределах допустимого диапазона напряжения (2.25V ~ 3.6V) для предотвращения повреждений.
• Используйте систему отвода тепла для обеспечения надежной работы при максимальных нагрузках.
• Реализуйте схемы защиты от перенапряжений и электромагнитных помех.

Основные технические характеристики

• Процессор: CPU32, 32-битный
• Тактовая частота: до 66 МГц
• Подключение: CANbus, EBI/EMI, EIA-232, Ethernet, GPIO, HDLC, I2C, SMBus, SPI
• Периферийные устройства: DMA, POR, WDT
• I/O порты: 72
• Программная память: 32KB (32K x 8) типа RREM
• Оперативная память: 24K x 8
• Диапазон рабочих напряжений: 2.25V ~ 3.6V
• Цифровые преобразователи: АЦП 8 каналов x 10 бит
• Тип осциллятора: внутренний
• Рабочая температура: -40°C до 85°C
• Тип монтажа: поверхностный
• Корпус: 208-BGA (15x15 мм)

Возможные аналоги

• STM32F407VGT6 от STMicroelectronics
• PIC32MX795F512L-80I/PT от Microchip Technology
• NXP Semiconductors LPC1768FBD100

Этот микроконтроллер FIDO1100BGB208IR1 предоставляет высокую вычислительную мощность и широкие возможности подключения, что делает его идеальным выбором для сложных систем управления и обмена данными в промышленных и автомобильных приложениях.
