F28P650SH7NMRR

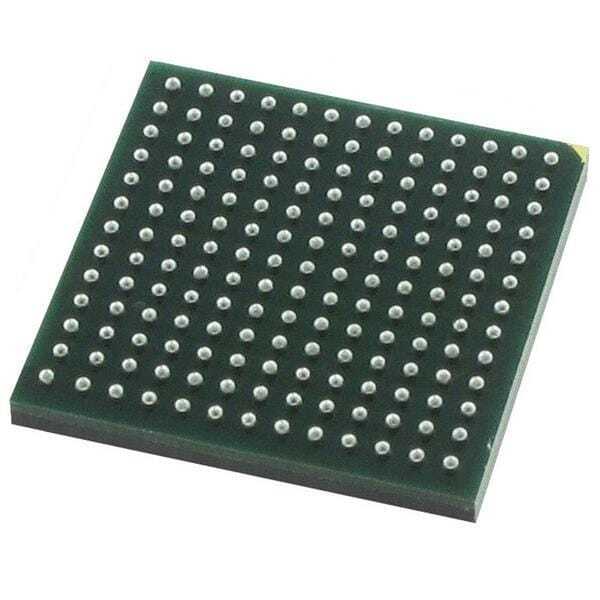

32-битный микроконтроллер F28P650SH7NMRR от Texas Instruments

Общее описание

Микроконтроллер F28P650SH7NMRR из семейства C2000™ от Texas Instruments представляет собой высокопроизводительное решение с архитектурой C28x, обеспечивающее до 400 MIPS (миллионов инструкций в секунду). Данный микроконтроллер предназначен для управления цифровыми сигналами и подходит для применения в различных промышленных и бытовых устройствах.

Преимущества

• Высокая производительность: До 400 MIPS благодаря 32-битному ядру процессора C28x.
• Большой объём памяти: 768KB встроенной флэш-памяти для хранения программ и данных.
• Широкий спектр интерфейсов: Поддержка CANbus, Ethernet, I2C, SPI, UART/USART, USB для гибкой интеграции.
• Расширенный температурный диапазон: Рабочая температура от -40°C до +125°C для использования в различных средах.
• Мощные периферийные устройства: Включает в себя AES, DMA, PWM и другие компоненты для управляющих задач.

Недостатки

• Сложность разработки: Высокопроизводительные микроконтроллеры требуют глубоких знаний для оптимальной настройки и программирования.
• Требования к питанию: нуждается в стабильном источнике питания в диапазоне 2.8V ~ 3.63V.

Типовое использование

• Управление электродвигателями
• Промышленные системы автоматизации
• Энергетика и управление питанием
• Бытовые приборы
• Цифровые сигнальные системы и системы управления

Рекомендации по применению

• Разработка с использованием TI Code Composer Studio: Это программное обеспечение существенно облегчает разработку и отладку приложений для C2000™ микроконтроллеров.
• Использование периферийных и силовых модулей: Для повышения эффективности и сокращения времени разработки рекомендуется применять дополнительные модули, предлагаемые Texas Instruments.
• Проектирование схем с учетом температурного диапазона и потребления энергии.

Основные технические характеристики

• Процессор: Ядро C28x, 32-бит
• Тактовая частота: До 200 MHz
• Интерфейсы: CANbus, Ethernet, I2C, SCI, SPI, UART/USART, USB
• Периферийные устройства: AES, Brown-out Detect/Reset, DMA, POR, PWM, WDT
• Количество входов/выходов: 98
• Объем флэш-памяти: 768KB
• Оперативная память: 244K x 8
• Преобразователи данных: 34-канальный 12/16-битный SAR АЦП; 2-канальный 12-битный ЦАП
• Корпус: 169-NFBGA (9x9)
• Рабочее напряжение: 2.8V ~ 3.63V
• Рабочая температура: -40°C ~ +125°C

Возможные аналоги

• F28388DZWTS: Похожий микроконтроллер от Texas Instruments с расширенными функциями и периферией.
• STM32F407VGT6: Микроконтроллер от STMicroelectronics, который может выступать в качестве альтернативного решения в зависимости от требований к интерфейсам и периферийным системам.

Этот микроконтроллер подходит для широкого спектра приложений благодаря высокой производительности и разнообразию интерфейсов, что делает его идеальным выбором для сложных систем автоматизации и управления.
