F28M36P63C2ZWTT

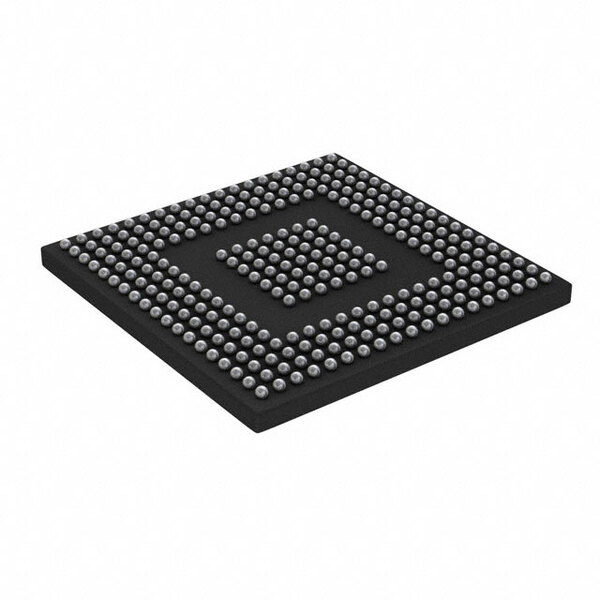

Texas Instruments F28M36P63C2ZWTT

Общее описание

Микроконтроллер F28M36P63C2ZWTT от Texas Instruments представляет собой мощное и гибкое решение, объединяющее ядро C28x и ARM® Cortex®-M3. Этот 32-битный двойной ядровой микроконтроллер идеально подходит для сложных приложений, требующих высокой производительности и интеграции. Устройство относится к серии Concerto™, предназначенной для промышленного и автомобильного применения.

Преимущества

• Высокая производительность: Двойное ядро Cortex®-M3 и C28x, работающие на частоте до 150 МГц.
• Универсальность: Поддержка многочисленных интерфейсов связи, включая CANbus, Ethernet и USB OTG.
• Низкое потребление энергии: Эффективное управление энергопотреблением делает его идеальным выбором для автономных систем.
• Надежность: Работоспособность в широком диапазоне температур -40°C до 105°C.

Недостатки

• Сложность: Управление двойным ядром может требовать глубоких знаний и опыта в разработке встроенных систем.
• Требования к интеграции: Поддержка многочисленных интерфейсов может усложнить разработку схем.

Типовое использование

• Промышленные системы управления
• Автомобильные системы
• Преобразователи и системы питания
• Коммуникационные устройства

Рекомендации по применению

1. Разработка прошивки: Используйте интегрированную среду разработки Texas Instruments (TI Code Composer Studio) для оптимального программирования и отладки.
2. Интерфейсы связи: Обеспечьте надежные соединения для всех поддерживаемых интерфейсов, особенно при использовании высокоскоростных или критически важных каналов связи.
3. Теплоотвод: Учитывайте вопросы тепловыделения и производите надлежащий теплоотвод для обеспечения стабильности работы системы.

Основные технические характеристики

• Процессорное ядро: C28x/ARM® Cortex®-M3
• Размер ядра: 32-битное двойное ядро
• Скорость: 125 МГц/150 МГц
• Память программы: 512 КБ/1 МБ FLASH
• Оперативная память (RAM): 232 КБ
• Конвертеры данных: 24 канала 12-битного АЦП
• Число выводов I/O: 142
• Напряжение питания: 1.14 В - 3.46 В
• Тип корпуса: 289-NFBGA (16x16)

Возможные аналоги

• F28M35H52C: Подобное устройство с немного отличающимися характеристиками.
• STM32F407VG: Микроконтроллер семейства STM32 от STMicroelectronics, выпускающийся на основе ARM Cortex-M4.
• TMS320F28379D: Ещё одно мощное устройство от Texas Instruments семейства C2000™.

Заключение

Микроконтроллер F28M36P63C2ZWTT от Texas Instruments является отличным выбором для приложений, требующих высокой производительности и интеграции многочисленных периферийных устройств. Благодаря двойному ядру и широкому диапазону поддерживаемых интерфейсов, этот микроконтроллер предоставляет разработчикам необходимую гибкость и надежность.
