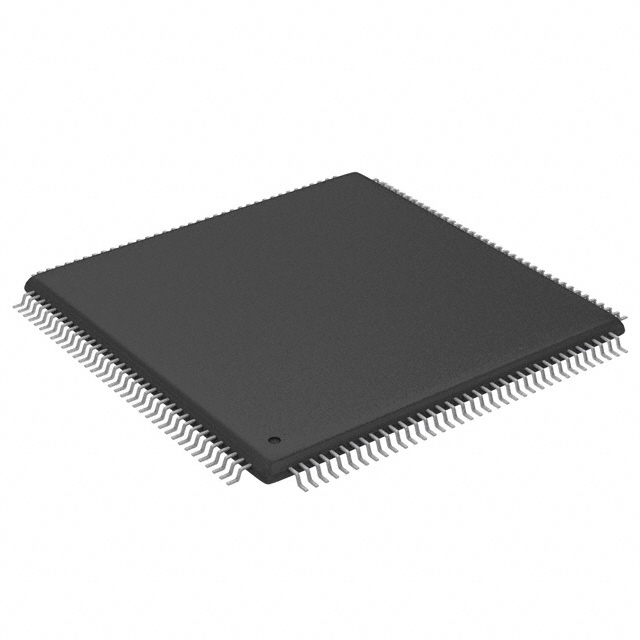

F28M35H52C1RFPT

F28M35H52C1RFPT от Texas Instruments

Общее описание

F28M35H52C1RFPT — это микроконтроллерная интегральная схема с двумя ядрами, созданная компанией Texas Instruments. Микроконтроллер сочетает в себе ядро C28x и ядро ARM® Cortex®-M3, обеспечивая высокую производительность и широкие возможности подключения.

Преимущества

• Два ядра: Объединяет преимущества двух различных микроядер для оптимизации производительности различных задач.
• Высокая скорость: Работа на частоте до 150 МГц (ядро C28x) и до 100 МГц (ядро ARM Cortex-M3).
• Широкие возможности подключения: Поддержка CAN, Ethernet, I2C, UART, USB и других интерфейсов.
• Широкий диапазон рабочих температур: От -40°C до +105°C.

Недостатки

• Сложность разработки: Необходимость разрабатывать программное обеспечение для двух различных ядер может усложнить процесс разработки.
• Потребление энергии: При полной загрузке может потреблять больше энергии по сравнению с одноядерными микроконтроллерами.

Типовое использование

• Промышленная автоматика и управление: Идеально подходит для сложных управляющих систем.
• Энергетика: Микроконтроллеры серии C2000 часто используются в инверторах и системах управления мощностью.
• Телекоммуникации: Используется в сетевых устройствах и телекоммуникационном оборудовании.
• Моторное управление: Поддержка множества периферийных устройств делает его подходящим для управления двигателями и робототехники.

Рекомендации по применению

• Убедитесь, что программное обеспечение и аппаратные ресурсы оптимально распределены между двумя ядрами для достижения максимальной эффективности.
• Предусмотрите адекватное охлаждение при эксплуатации в условиях высоких температур.
• Используйте доступные периферийные устройства для минимизации использования внешних компонентов.

Основные технические характеристики

• Процессоры: C28x/ARM® Cortex®-M3
• Размер ядра: 32-битный двухъядерный
• Частота: до 100 МГц (ARM Cortex-M3) / до 150 МГц (C28x)
• Память программы: 512 КБ
• Тип памяти программы: FLASH
• ОЗУ: 136 КБ
• Напряжение питания (Vcc/Vdd): 1,2V, 1,8V, 3,3V
• Конвертеры данных: A/D 20x12b
• Периферийные устройства: Brown-out Detect/Reset, DMA, POR, PWM, WDT
• Подключение: CANbus, EBI/EMI, Ethernet, I2C, SCI, SPI, SSI, UART/USART, USB, USB OTG
• Количество входов/выходов: 74
• Рабочая температура: -40°C ~ 105°C (TJ)
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 144-TQFP Exposed Pad (20x20)

Возможные аналоги

• TMS320F28335: Одноядерный микроконтроллер с ядром C28x, подходящий для задач, где не требуется наличие двух ядер.
• STM32F407: Микроконтроллер на базе ARM Cortex-M4 от STMicroelectronics, обеспечивающий высокую производительность и широкие возможности подключения.

Надеюсь, это описание поможет вам лучше понять функционал и возможности F28M35H52C1RFPT от Texas Instruments, а также выбрать лучшую схему для вашего проекта.
