F280049CRSHSR

Микроконтроллер F280049CRSHSR от Texas Instruments

Общее описание

F280049CRSHSR — это мощный 32-битный микроконтроллер из семейства C2000™ Piccolo™ от Texas Instruments. Этот чип предназначен для использования в системах управления двигателями, цифровых источниках питания, промышленных системах управления и других приложениях, требующих высокой производительности и точности.

Преимущества

• Высокая производительность: Ядро C28x с частотой до 100 МГц обеспечивает быструю обработку и выполнение сложных алгоритмов управления.
• Большой объем памяти: 256 КБ Flash-памяти для хранения программ и данных, а также 50K x 16 RAM.
• Множество периферийных устройств: Включает в себя интерфейсы CANbus, I2C, LINbus, SCI, SPI и UART/USART.
• Высокоточные аналого-цифровые и цифро-аналоговые преобразователи: 12-битные АЦП и 12-битные ЦАП обеспечивают высокую точность измерений и управления.
• Низкое энергопотребление: Оптимизирован для работы при низком напряжении от 1.14V до 1.32V, что снижает энергопотребление.

Недостатки

• Специфичность в применении: Высокопроизводительные функции могут быть избыточными для простых приложений.
• Не поддерживает EEPROM: Отсутствие встроенной EEPROM памяти.

Типовое использование

• Управление электрическими двигателями
• Цифровые источники питания
• Автоматизированные системы управления и робототехника
• Управление высокоточными сенсорами и измерительными системами

Рекомендации по применению

• Для оптимальной работы рекомендуется использовать микроконтроллер в температурах от -40°C до 125°C.
• Обеспечить достаточное охлаждение для предотвращения перегрева.
• Поддерживать чистоту монтажной поверхности для правильной пайки SMD компонентов.

Основные технические характеристики

• Производитель: Texas Instruments
• Ядро процессора: C28x
• Размер ядра: 32-битный однопроцессорный
• Скорость: 100 МГц
• Связь: CANbus, I2C, LINbus, SCI, SPI, UART/USART
• Периферийные устройства: Браун-аут обнаружение/сброс, POR, PWM, WDT
• Количество вводов/выводов: 25
• Программная память: 256 КБ (128К x 16) FLASH
• RAM: 50K x 16
• Напряжение питания: 1.14V - 1.32V
• Аналоговые преобразователи: 12-битные АЦП (12 канала); 12-битные ЦАП (2 канала)
• Тип осциллятора: Внутренний
• Диапазон рабочих температур: -40°C ~ 125°C

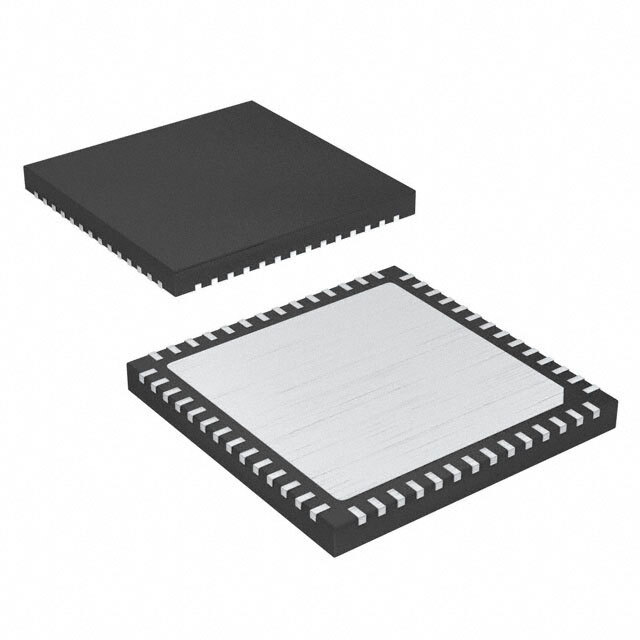

• Корпус: 56-VQFN (7x7мм)

Возможные аналоги

• F280049PZS: Имеет схожие характеристики и может использоваться в аналогичных приложениях.
• F280049CPZS: Чуть различается по периферийным устройствам, но по производительности и памяти соответствует.

Этот микроконтроллер F280049CRSHSR от Texas Instruments идеально подходит для сложных приложений, требующих высокой производительности и точности управления.
