EVAL-SSM6515Z

EVAL-SSM6515Z от Analog Devices

Описание

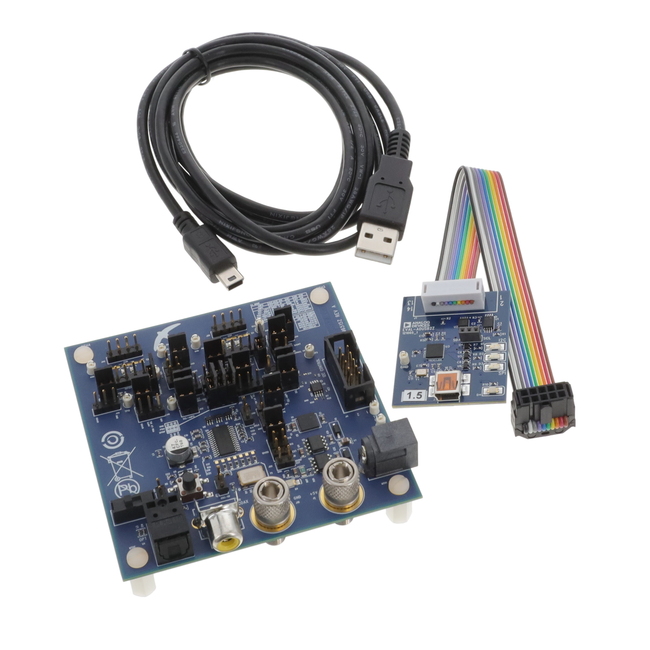

EVAL-SSM6515Z - это оценочная плата для аудиоусилителя класса D SSM6515 от компании Analog Devices. Данная плата помогает разработчикам протестировать и понять характеристики аудиоусилителя SSM6515, упрощая процесс прототипирования и проверки.

Преимущества

• Высокая эффективность: Использование технологии класса D обеспечивает высокую энергоэффективность.
• Компактность: Небольшие размеры платы позволяют легко интегрировать ее в различные проекты.
• Простота использования: Полностью собранная плата готова к немедленному использованию, что ускоряет процесс разработки.

Недостатки

• Ограниченная мощность: Максимальная выходная мощность составляет всего 160 мВт, что может быть недостаточно для некоторых мощных аудиосистем.
• Низкое напряжение питания: Плата требует источника питания с низким напряжением (1.7В ~ 1.98В).

Типовое использование

• Портативные аудиоустройства: Плата идеально подходит для разработки компактных портативных аудиоустройств, где важны энергоэффективность и небольшие размеры.
• Прототипирование аудиосистем: Используйте эту плату для быстрого создания прототипов и тестирования аудиосистем на базе SSM6515.

Рекомендации по применению

• Убедитесь, что источник питания соответствует требуемому диапазону напряжений (1.7В ~ 1.98В).
• Для оптимальной работы используйте динамики с сопротивлением 8 Ом.
• Следите за температурным режимом, чтобы избегать перегрева.

Основные технические характеристики

• Тип усилителя: Класс D
• Выходной канал: 1 (моно)
• Максимальная выходная мощность: 160 мВт при 8 Ом
• Напряжение питания: 1.7В ~ 1.98В
• Тип платы: Полностью собранная
• Используемый компонент: SSM6515
• Комплектация: Плата

Возможные аналоги

• EVAL-SSM2305Z: Оценочная плата для другого аудиоусилителя класса D от Analog Devices, которая может быть использована в аналогичных применениях.
• TAS2557EVM: Плата от Texas Instruments для аудиоусилителя класса D, предоставляющая схожие функциональные возможности.

Использование оценочной платы EVAL-SSM6515Z значительно упрощает разработку и тестирование аудиосистем, позволяя разработчикам быстро и эффективно интегрировать аудиоусилитель SSM6515 в свои проекты.
