EVAL-LTC7063-AZ

EVAL-LTC7063-AZ от Analog Devices

Общее описание

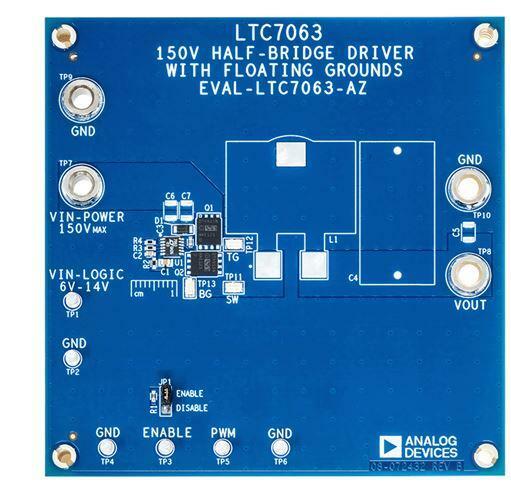

EVAL-LTC7063-AZ – это отладочная плата для LTC7063 от компании Analog Devices. LTC7063 представляет собой драйвер полумостового переключателя, способный управлять верхними и нижними полевыми транзисторами (MOSFET) с плавающими основаниями. Данный драйвер имеет регулируемое время мёртвой зоны и подходит для различных приложений, связанных с высоковольтным управлением и преобразованием энергии.

Преимущества

• Высокое входное напряжение: Поддержка напряжения до 150 В позволяет использовать плату в разнообразных мощных установках и системах.
• Регулируемое время мёртвой зоны: Позволяет точно настраивать работу драйвера для различных режимов работы системы.
• Удобство отладки: Плата разработана для простой интеграции и тестирования, обеспечивая быстрый запуск проекта.

Недостатки

• Комплексный дизайн: В процессе проектирования и настройки может потребоваться глубокое понимание особенностей работы драйверов и полевых транзисторов.

Типовое использование

• Преобразователи напряжения
• Системы управления моторами
• Инверторы
• Электроприводы
• Высоковольтные системы питания

Рекомендации по применению

• Проверьте правильность соединений: Перед подачей питания удостоверитесь, что все соединения выполнены корректно и надёжно.
• Используйте рекомендованные компоненты: Следуйте рекомендациям производителя по использованию внешних компонентов для достижения оптимальной производительности и безопасности работы системы.
• Обеспечьте охлаждение: Для предотвращения перегрева системы используйте достаточное охлаждение на длительной работе.

Основные технические характеристики

• Входное напряжение: 150 В макс.
• Регулируемое время мёртвой зоны: от 30 нс до 3 мкс
• Диапазон температур: -40 °C до +125 °C
• Максимальный выходной ток: 3 А

Возможные аналоги

• LTC7061: Драйвер полумостового переключателя с аналогичными параметрами, но с отличающимися характеристиками напряжения и тока.
• LTC7064: Драйвер с дополнительными функциями управления временем задержки.

Использование отладочной платы EVAL-LTC7063-AZ освобождает инженеров от необходимости разрабатывать собственные тестовые площадки, делая процесс оценки и проверки характеристик LTC7063 существенно проще и эффективнее.
