EVAL-LT3097-AZ

EVAL-LT3097-AZ от Analog Devices

Общее описание:

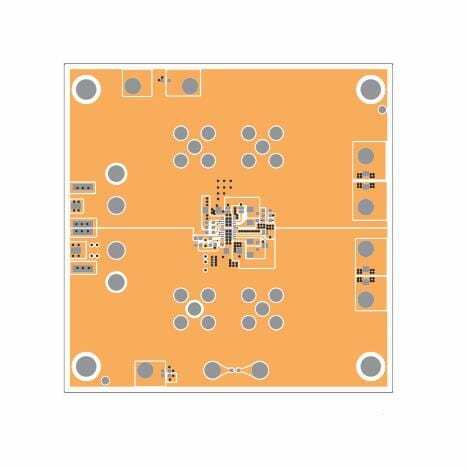

EVAL-LT3097-AZ – это демонстрационная плата для двухканального линейного стабилизатора напряжения LT3097 от компании Analog Devices. Эта плата разработана для оценки возможностей и характеристик LT3097, который обеспечивает сверхнизкий уровень шума и высокую подавление пульсаций (PSRR).

Преимущества:

• Сверхнизкий уровень шума: Идеально подходит для приложений, требующих минимального уровня шумов, таких как системы антенн, аудиоусилители, чувствительные аналоговые схемы.
• Высокая степень подавления пульсаций питания (PSRR): Обеспечивает стабильное питание чувствительных компонентов.
• Двойные каналы: Возможность одновременного регулирования положительного и отрицательного напряжения.

Недостатки:

• Теплоотвод: При высоких токах и значительной разнице напряжений входа и выхода может потребоваться дополнительный теплоотвод.
• Размер платы: Может быть большим для встроенных систем с ограниченным пространством.

Типовое использование:

• Высокочувствительные аналоговые схемы
• Аудиоусилители
• Медицинские приборы
• Приборы связи и антенны
• Тестовые и измерительные системы

Рекомендации по применению:

• Убедитесь в наличии достаточного пространства для установки теплотвода, если планируется высокое потребление тока.
• Обеспечьте качественное питание для входных выводов, чтобы минимизировать шум и пульсации.
• Тщательно подходите к прокладке проводников на печатной плате, чтобы уменьшить влияние факторов электромагнитной совместимости (ЭМС).

Основные технические характеристики:

• Рабочее входное напряжение: ±1.8V ~ ±20V
• Выходное напряжение: ±3.32V (регулируемое)
• Максимальный выходной ток: 500mA на канал
• Тип стабилизатора: Положительный и отрицательный, регулируемый
• Уровень шума: < 0.8µVrms (10Hz - 100kHz)
• Площадь платы: Полностью собранная и протестированная

Возможные аналоги и альтернативы:

• LT3080: Стабилизатор напряжения с низким уровнем шума от Analog Devices.
• LT3045: Высокоточный стабилизатор напряжения с ультранизким уровнем шума и высоким PSRR.
• ADP7118: Ультранизко шумный, высоковольтный линейный стабилизатор от Analog Devices.

Использование этой оценки платы поможет инженерам и разработчикам быстро начать работу с LT3097 и понять, как он может быть внедрен в их проекты для улучшения характеристик систем с чувствительными аналоговыми и цифровыми компонентами.
