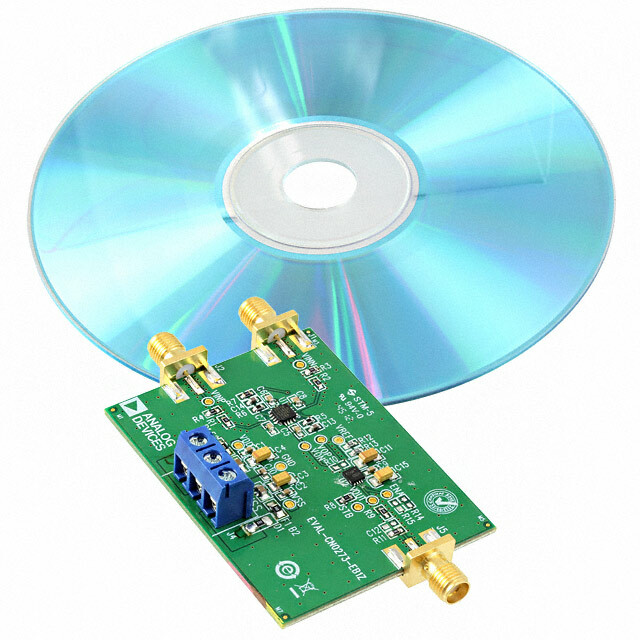

EVAL-CN0273-EB1Z

18 240,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

EVAL-CN0273-EB1Z - Описание для интернет-магазина

Производитель: Analog Devices
Наименование модели: EVAL-CN0273-EB1Z

Общее описание

Отладочная плата EVAL-CN0273-EB1Z предназначена для оценки работы и демонстрации возможностей схемы CN0273, разработанной на основе высокопроизводительных операционных усилителей Analog Devices ADA4817-2 и ADA4830-1. Эта плата отлично подходит для приложений, требующих высокоскоростного усиления и точности сигнала.

Преимущества

  • Высокая частотная полоса: Плата обеспечивает частотную полосу до 35 МГц, что идеально подходит для высокоскоростных приложений.
  • Точность сигналов: Использование в конструкции высокопроизводительных усилителей обеспечивает высокую точность и низкий уровень шума.
  • Простота использования: Полностью оснащенная печатная плата облегчает начальную настройку и тестирование схемы.

Недостатки

  • Специфическое применение: Эта отладочная плата предназначена для узконаправленных применений и может оказаться избыточной для более простых задач.
  • Стоимость: Высокая точность и производительность компонентов может увеличить общую стоимость разработок.

Типовое использование

EVAL-CN0273-EB1Z может использоваться для:

  • Аналоговой обработки и усиления сигналов.
  • Медицинских приборов, требующих высокой точности измерений.
  • Научных исследований и лабораторных экспериментов.
  • Радиоэлектронных систем и высокоскоростной передачи данных.

Рекомендации по применению

  • Источники питания: Плата требует двуполярного питания ±5 В.
  • Соединение: Подключите отладочную плату к осциллографу или другому измерительному прибору для оценки работы.
  • Настройка: Настройка параметров усиления и сдвига осуществляется с помощью подключенных потенциометров.

Основные технические характеристики

  • Количество каналов на ИС: 1
  • Тип усилителя: Инструментальный
  • Тип выхода: Одиночный
  • Ширина полосы (-3дБ): 35 МГц
  • Напряжение питания: ±5 В
  • Тип платы: Полностью оснащенная
  • Содержимое комплекта: Плата(ы)
  • Используемые ИС: ADA4817-2, ADA4830-1

Возможные аналоги

  • EVAL-ADA4817-1EBZ: Отладочная плата, предназначенная для оценки всех возможностей операционного усилителя ADA4817-1.
  • CN0309 Evaluation Board: Плата для оценки работы другой высокоточной схемы на основе компонентов Analog Devices.

EVAL-CN0273-EB1Z - идеальное решение для тестирования и разработки высокоскоростных и высокоточных систем.
