EVAL-ADXL345Z

EVAL-ADXL345Z от Analog Devices

Общее описание

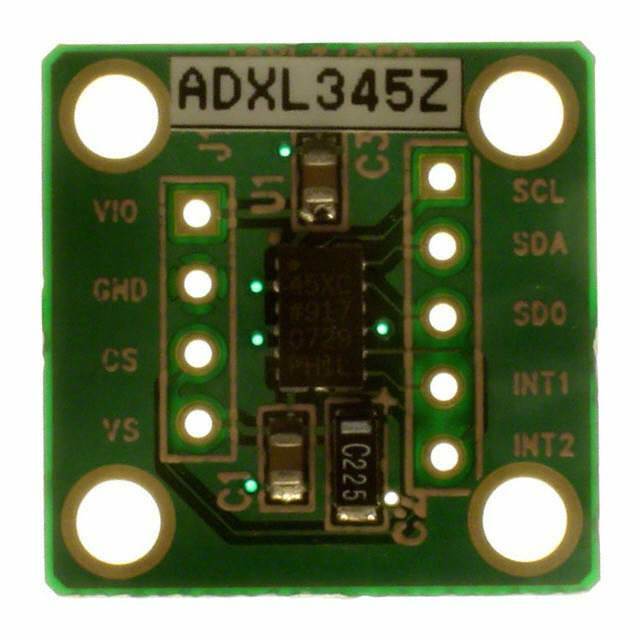

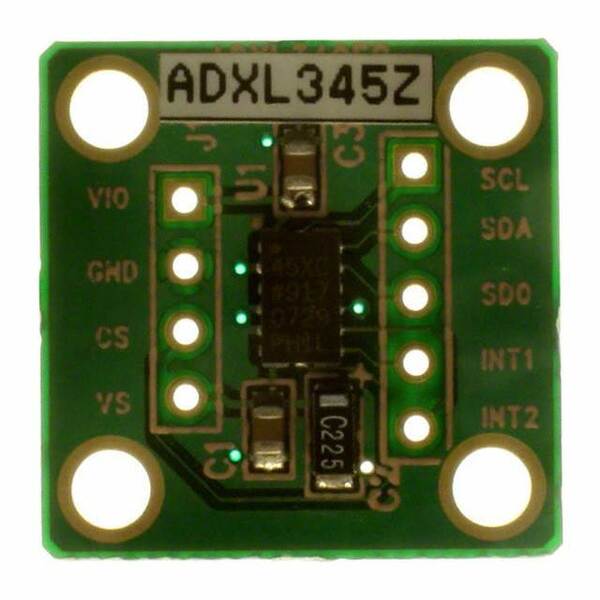

EVAL-ADXL345Z представляет собой отладочную плату для трехосевого акселерометра ADXL345 производства Analog Devices. Она предоставляет платформу для оценки и разработки приложений на базе высокочувствительного MEMS-акселерометра ADXL345 с цифровым интерфейсом.

Преимущества

• Трехосевая ориентация: Возможность измерения ускорений по трем осям X, Y и Z.
• Широкий диапазон измерений: Поддержка нескольких чувствительностей, включая ±2g, ±4g, ±8g и ±16g, что позволяет использовать устройство в различных приложениях.
• Простой интерфейс: Поддержка интерфейсов I²C и SPI для легкого подключения к микроконтроллерам и другим цифровым устройствам.
• Компактность и удобство интеграции: Плата EVAL-ADXL345Z отличается небольшими размерами и удобным дизайном для интеграции в прототипы и тестовые сценарии.

Недостатки

• Необходимость дополнительных компонентов: Для полноценного использования может потребоваться подключение к микроконтроллеру или другому управляющему устройству.
• Отсутствие встроенной памяти: Необходимость внешнего устройства для хранения и обработки данных.

Типовое использование

• Портативные устройства: Измерение и отслеживание физических движений.
• Бытовая электроника: Определение ориентации и управления жестами.
• Промышленные приложения: Сенсоры вибрации и мониторинг оборудования.
• Игровое оборудование: Определение позиции и движения контроллеров.

Рекомендации по применению

• Настройте чувствительность устройства в зависимости от условий эксплуатации и требуемой точности измерений.
• Проверьте стабильность напряжения питания, чтобы обеспечить корректную работу ADXL345.
• Используйте фильтрацию данных, чтобы уменьшить шум и повысить точность измерений.

Основные технические характеристики

• Тип сенсора: Акселерометр, 3 оси
• Диапазон измерений: ±2g, ±4g, ±8g, ±16g
• Интерфейсы: I²C, SPI
• Чувствительность: 256LSB/g, 128LSB/g, 64LSB/g, 32LSB/g
• Напряжение питания: 2V - 3.6V
• Комплект поставки: Отладочная плата

Возможные аналоги

• EVAL-ADXL362Z: Отладочная плата для ADXL362, более энергоэффективного акселерометра.
• EVAL-ADXL377Z: Отладочная плата для ADXL377, акселерометра с внушительным диапазоном измерений до ±200g.
• MMA8451Q: Трехосевой цифровой акселерометр от NXP с аналогичными функциональными возможностями.

Использование EVAL-ADXL345Z значительно упрощает процесс разработки и тестирования сенсорных систем, предоставляя надежный прибор для широкого спектра приложений.
