Evaluation Board ADuM4121-1 (EVAL-ADUM4121-1EBZ)

Общее описание

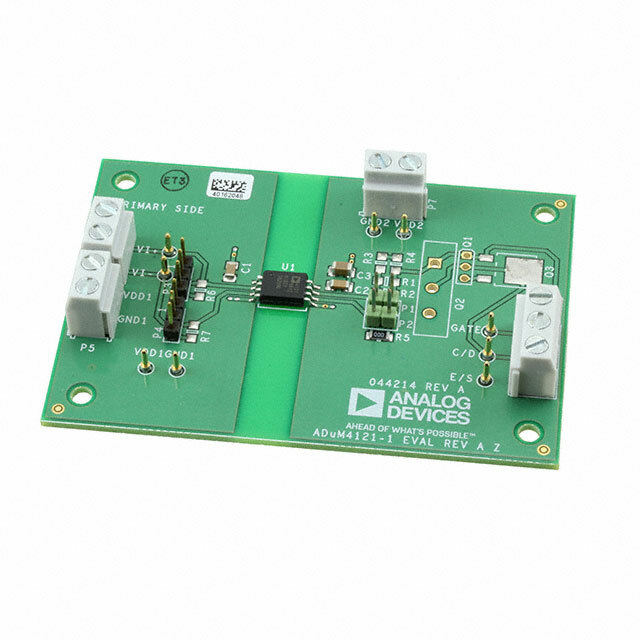

Evaluation Board EVAL-ADUM4121-1EBZ — это демонстрационная плата, разработанная компанией Analog Devices для оценки характеристик и возможностей изолированного драйвера затвора ADuM4121-1. Данный драйвер использует технологию iCoupler® и обеспечивает высокую скорость и надежность изоляции для управления IGBT и MOSFET транзисторами. Плата предназначена для быстрого прототипирования и тестирования в цепях силовой электроники.

Преимущества

• Высокая изоляция: Технология iCoupler® обеспечивает надежную изоляцию с барьером до 5 кВ.
• Высокая скорость: Быстрое время включения и выключения, что важно для приложений с высокими частотами переключения.
• Простота в использовании: Демонстрационная плата упрощает процесс тестирования и оценки характеристик драйвера.
• Гибкость применения: Подходит для различных типов транзисторов, включая IGBT и MOSFET.

Недостатки

• Не автономное устройство: Требуется внешнее питание и дополнительные компоненты для полноценного тестирования в комплексных схемах.
• Не подходит для конечного применения: Плата предназначена исключительно для разработки и тестирования.

Типовое использование

• Силовая электроника: Управление мощными IGBT и MOSFET транзисторами.
• Инверторы: Применение в инверторах для солнечных батарей и электродвигателей.
• Импульсные источники питания: Повышение эффективности источников питания с высокими рабочими частотами.
• Автомобильная электроника: Использование в системах контроля и управления в автомобилях.

Рекомендации по применению

• При подключении демонстрационной платы убедитесь в правильности подсоединения питания и сигнальных линий.
• Соблюдайте рекомендуемые параметры напряжений и токов, указанные в технической документации.
• Используйте средство защиты от статического электричества (ESD), чтобы предотвратить повреждение чувствительных компонентов.

Основные технические характеристики

• Изоляция: Барьер до 5 кВ при использовании технологии iCoupler®.
• Скорость переключения: Затвор драйвера обеспечивает быстрое время включения и выключения.
• Питание: Требуется напряжение питания от 3 В до 5,5 В.
• Рабочая температура: Диапазон от -40°C до +125°C.

Возможные аналоги

• ADuM4135: Более высокая постоянная изоляция, аналогичный функционал.
• Si8261BC: Аналогичный драйвер от Silicon Labs с высокими параметрами изоляции.
• UCC5350: Альтернатива от Texas Instruments с высокими скоростными характеристиками и изоляцией.

С помощью Evaluation Board EVAL-ADUM4121-1EBZ вы сможете быстро оценить возможности изолированного драйвера затвора ADuM4121-1 и протестировать свою схему в реальных условиях работы.
