EVAL-ADUM3070EBZ

EVAL-ADUM3070EBZ от Analog Devices

Общее описание

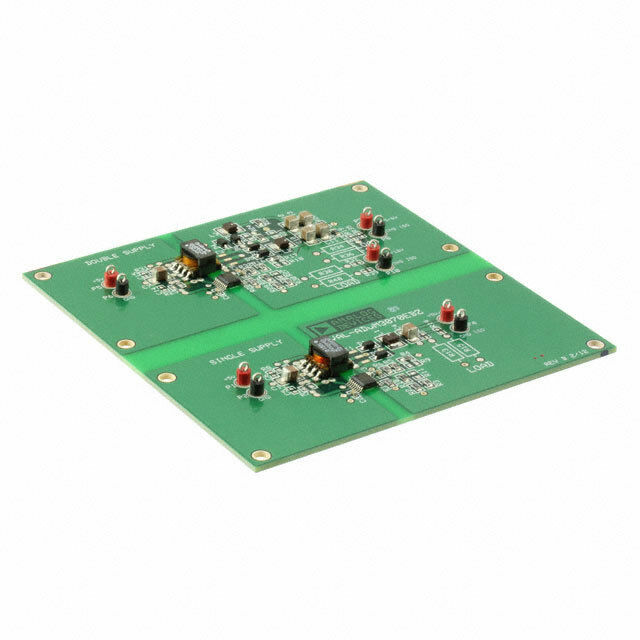

EVAL-ADUM3070EBZ – это ознакомительная плата от Analog Devices, предназначенная для оценки возможностей и характеристик ADuM3070. ADuM3070 – это изолированный по току DC/DC преобразователь семейства iCoupler®, обеспечивающий до трех изолированных выходов. Эта плата предназначена для демонстрации работы ADuM3070 в реальных условиях и позволяет инженерам и разработчикам оперативно приступить к тестированию и разработке на его основе.

Преимущества

• Высокая изоляция: Обеспечивает надежную гальваническую изоляцию между входом и выходом.
• Многовыходная архитектура: Три изолированных выхода позволяют легко снабжать несколько цепей питания из одного источника.
• Компактность: Компактный дизайн платы дает возможность использовать ее даже в условиях ограниченного пространства.
• Простота использования: Полностью готовая к работе плата с настроенными параметрами, что позволяет сразу приступить к тестированию и измерениям.

Недостатки

• Ограниченная мощность: Максимальный выходной ток и мощность могут не подходить для приложений с высокими энергопотребностями.
• Не предназначена для конечного использования: Плата предназначена для ознакомительных и тестовых целей, не рекомендуется для конечного использования в производственных изделиях.

Типовое использование

• Устройства с изолированным питанием
• Изолированные датчики
• Медицинские приборы
• Автоматизация производственных процессов
• Электронные измерительные системы
• Системы управления двигателя

Рекомендации по применению

• Убедитесь, что входное напряжение и выходные нагрузки находятся в пределах допустимых значений.
• Используйте плату в помещениях с контролируемыми условиями, чтобы избежать повреждений компонентов.
• Всегда следуйте технике безопасности при работе с электрическими схемами и устройствами.

Основные технические характеристики

• Напряжение входа: 5 В
• Выходное напряжение: 5 В, 7.5 В и 15 В
• Частота переключения: 500 кГц
• Топология регулятора: -
• Тип платы: Полностью собранная и готовая к использованию
• Используемый компонент: ADuM3070

Возможные аналоги

• EVAL-ADUM5230EBZ: Плата для оценки возможностей ADuM5230, двухканального изолированного драйвера с интегрированным DC/DC преобразователем.
• EVAL-ADuM4190EBZ: Плата для оценки ADuM4190, изолированного усилителя обратной связи.
• EVAL-ADuM5000EBZ: Плата для оценки ADuM5000, изолированного DC/DC преобразователя с высокой плотностью мощности.

Использование этой ознакомительной платы позволит лучше понять работу и возможности ADuM3070, а также ускорить процесс разработки конечных устройств с изолированным питанием.
