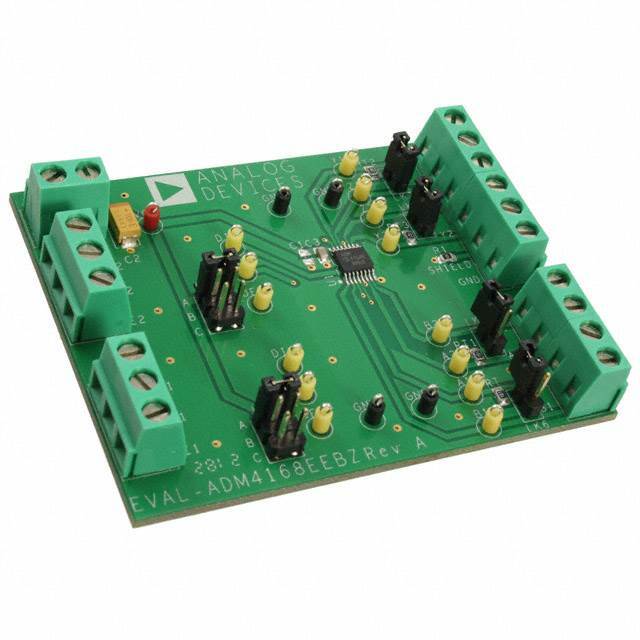

EVAL-ADM4168EEBZ

EVAL-ADM4168EEBZ от Analog Devices

Общее описание: EVAL-ADM4168EEBZ — это оценочная плата, предназначенная для демонстрации возможностей и производительности трансивера ADM4168E от Analog Devices. Этот трансивер позволяет высокоскоростную передачу данных по интерфейсу RS-422. Плата предоставляет разработчикам удобный способ протестировать и оценить характеристики и работу интегральной схемы в различных приложениях.

Преимущества:

• Высокоскоростная передача данных: Поддержка скоростей передачи данных до 52 Мбит/с.
• Устойчивость к электромагнитным помехам: Плата обладает высокой степенью защиты от электростатических разрядов (ESD) и электромагнитных помех (EMI).
• Удобство использования: Простота и удобство подключения и настройки, что позволяет быстро приступить к тестированию.
• Компактные размеры: Небольшие габариты платы облегчают её интеграцию в испытательные стенды и системы.

Недостатки:

• Ограниченная универсальность: Плата предназначена для работы только с трансивером ADM4168E, что ограничивает её применение для других целей.
• Потребность в дополнительном оборудовании: Для полноценного тестирования могут потребоваться дополнительные кабели и источники питания.

Типовое использование:

• Тестирование и разработка: Оценочная плата предназначена для инженеров-разработчиков, работающих с интерфейсами RS-422.
• Прототипирование: Идеально подходит для создания прототипов и отладки систем передачи данных, использующих интерфейс RS-422.
• Обучение и обучение: Полезна для образовательных целей, чтобы продемонстрировать работу и принципы высокоскоростных трансиверов.

Рекомендации по применению:

• Обеспечьте качественное питание платы, следуя рекомендациям из документации производителя.
• Подключите необходимые устройства и кабели к разъемам на плате, согласно деталям подключения, приведенным в документации.
• Используйте осциллограф или другой измерительный инструмент для мониторинга и анализа сигналов на линии передачи данных.

Основные технические характеристики:

• Используемый микросхема: ADM4168E — трансивер RS-422.
• Количество каналов: 2.
• Скорость передачи данных: до 52 Мбит/с.
• Тип интерфейса: RS-422.
• Защита от ESD: до ±15 кВ (по Human Body Model).

Возможные аналоги:

• EVAL-ADM4167EEBZ: Оценочная плата для тестирования трансивера ADM4167E (схожие характеристики, но другие параметры и особенности).
• EVAL-ADM3066EEBZ: Оценочная плата для тестирования интерфейса RS-485.

Использование платы EVAL-ADM4168EEBZ обеспечивает гарантированное высокое качество и надежность работы трансивера ADM4168E, упрощая процесс оценки и разработки новых систем передачи данных.
