EVAL-ADM2481EBZ

EVAL-ADM2481EBZ от Analog Devices

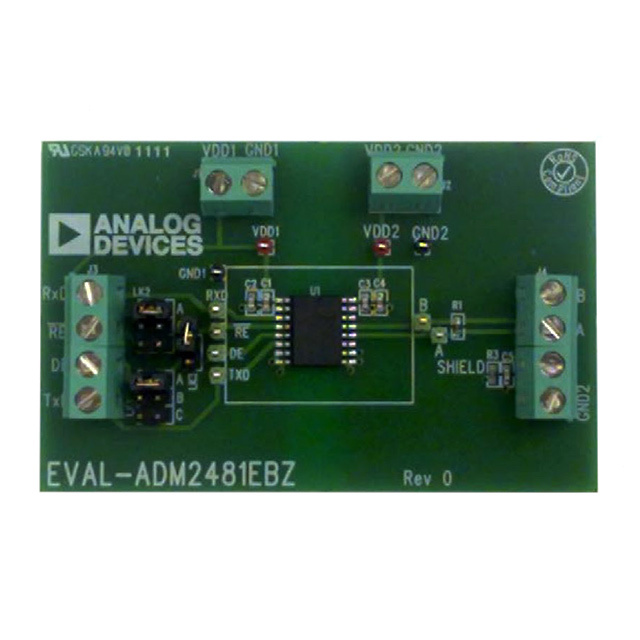

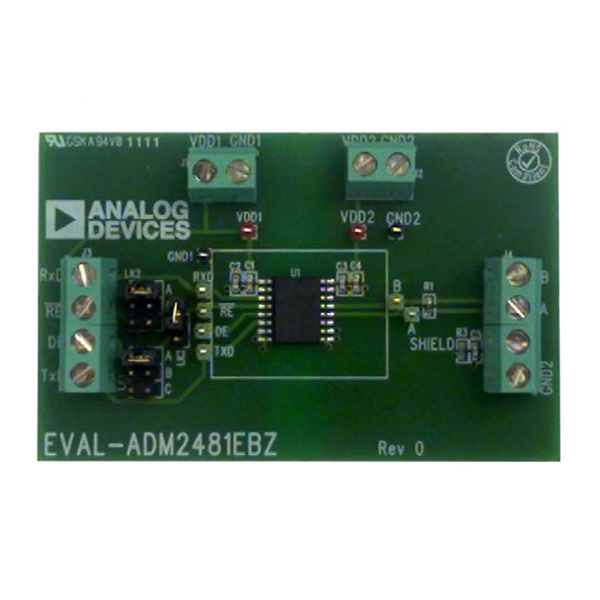

Общее описание: EVAL-ADM2481EBZ — это оценочная плата, предназначенная для демонстрации возможностей изолированного интерфейса RS-485, реализованного с помощью микросхемы ADM2481 от Analog Devices. Эта плата позволяет разработчикам быстро и эффективно оценить работоспособность и характеристики изолированных интерфейсов в своих проектах.

Преимущества:

• Изоляция: Высокая степень гальванической развязки, обеспечивающая надежную защиту от высоковольтных помех и повышающая безопасность системы.
• Высокая скорость передачи данных: Поддержка скоростей до 500 кбит/с.
• Устойчивость к помехам: Надежная работа в условиях высокого уровня электромагнитных помех.

Недостатки:

• Стоимость: Более высокая стоимость по сравнению с неоптронными решениями.
• Требования к питанию: Необходимость в более сложной схеме питания для обеспечения изоляции.

Типовое использование:

• Промышленные системы управления.
• Измерительные и контрольные системы.
• Автоматизация зданий.
• Системы безопасности и видеонаблюдения.

Рекомендации по применению:

• Используйте EVAL-ADM2481EBZ для тестирования и оценки возможностей изолированных интерфейсов RS-485 в вашей системе.
• Обеспечьте правильное питание для изоляции и стабильной работы платы.
• При необходимости, используйте дополнительные фильтры и экраны для минимизации электромагнитных помех.

Основные технические характеристики:

• Изоляция: 5 кВ RMS изоляция.
• Максимальная скорость передачи данных: до 500 кбит/с.
• Питание: 5 В для обеих сторон изолятора.
• Интерфейс: RS-485/RS-422.
• Температурный диапазон: -40°C до +85°C.

Возможные аналоги:

• EVAL-ADM2587EBZ от Analog Devices — оценочная плата с интегрированной изоляцией и трансивером RS-485/RS-422.
• EVAL-ISOW1412DWEVM от Texas Instruments — оценочная плата для изолированного трансивера RS-485 с аналогичными характеристиками.

Используя эту оценочную плату, вы сможете быстро оценить возможности и интегрировать высокоэффективный изолированный интерфейс RS-485 в ваши проекты.
