Описание для EVAL-ADHV4702-1CPZ от Analog Devices

Общее описание

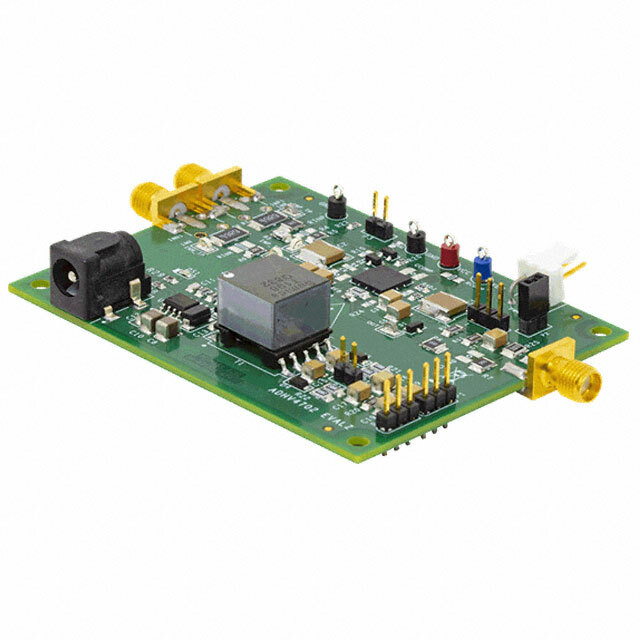

EVAL-ADHV4702-1CPZ — это оценочная плата для ADHV4702-1, высоковольтного, малошумящего операционного усилителя от Analog Devices. Данная плата предназначена для быстрой оценки характеристик и возможностей интегральной схемы ADHV4702-1. Устройство может работать от одиночного питания с напряжением до 220 В или от двойного питания с общим напряжением до ±110 В, что делает его универсальным для различных применений.

Преимущества

• Высокое напряжение питания: до 220 В, что позволяет использовать в условиях высоких напряжений.
• Малошумящий: низкий уровень шума для высокоточных приложений.
• Высокая скорость нарастания сигнала: 74 В/мкс для быстродействующих систем.
• Широкая полоса пропускания: 10 МГц для высокочастотных приложений.

Недостатки

• Применимость к узкому кругу задач: относительно высокая стоимость для задач, где не требуются высокие напряжения и низкий уровень шума.
• Габариты: оценочная плата может быть ощутимо больше других решений, что требует больше места на печатной плате.

Типовое использование

• Усилители медицинских приборов
• Прецизионные измерительные системы
• Высоковольтные приборы тестирования
• Промышленные контроллеры и приводы

Рекомендации по применению

• При проектировании своих систем убедитесь, что кулеры и радиаторы установлены должным образом, так как высоковольтные компоненты могут выделять значительное количество тепла.
• Используйте эту оценочную плату для начальной оценки и отладки устройства перед интеграцией ADHV4702-1 в окончательную систему.
• Рекомендуется внимательно проработать схему заземления и экранирования для минимизации помех и шумов.

Основные технические характеристики

• Количество каналов на ИС: 1
• Тип усилителя: общего назначения
• Тип выхода: одноканальный
• Скорость нарастания сигнала (Slew Rate): 74 В/мкс
• Полоса пропускания (-3 дБ): 10 МГц
• Выходной ток на канал: 20 мА
• Потребляемый ток: 3 мА
• Диапазон питающего напряжения (одиночное/двойное): 24 В ~ 220 В / ±12 В ~ ±110 В
• Комплектация: готовая к эксплуатации плата

Возможные аналоги

• OPA454 от Texas Instruments: Высоковольтный операционный усилитель с низким уровнем шума и широким диапазоном питающего напряжения.
• LT1818 от Analog Devices: Высокоскоростной, точносигнальный операционный усилитель для более низковольтных приложений.

markdown **EVAL-ADHV4702-1CPZ от Analog Devices** это отличный вариант для оценки характеристик устройств, работающих при высоких напряжениях. Она идеальна для применения в медицинских и промышленных системах, требующих высокой точности и скорости обработки сигнала.
