EVAL-ADG888EBZ от Analog Devices

Общее описание

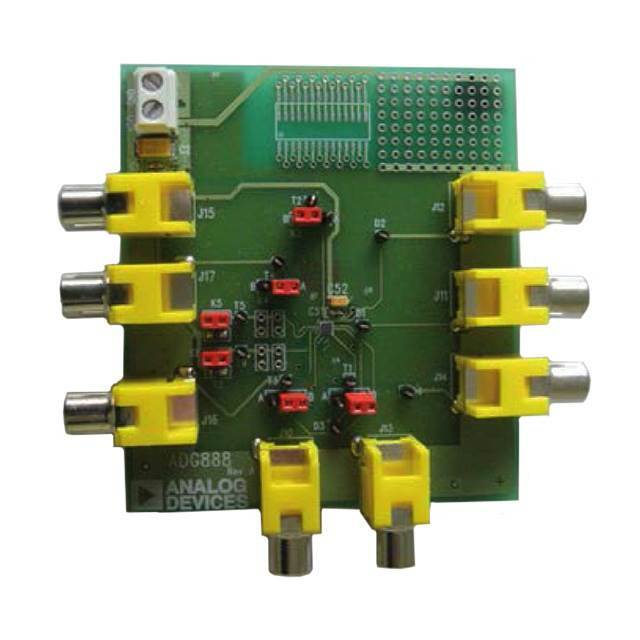

EVAL-ADG888EBZ — это оценочная плата, предназначенная для демонстрации характеристик аналогового коммутатора ADG888 от Analog Devices. Этот коммутатор класса DPDT (двойной двухпозиционный) предназначен для использования в приложениях, где требуется высокое качество передачи сигнала и низкое сопротивление замыкания.

Преимущества

• Высокая линейность: обеспечивает минимальные искажения сигнала.
• Низкое сопротивление замыкания: улучшает передачу сигнала через коммутатор.
• Высокая изоляция: уменьшает перекрестные помехи между каналами.
• Удобство использования: готовое решение для быстрой оценки характеристик ADG888.

Недостатки

• Ограниченное число каналов: подходит не для всех многоканальных приложений.

Типовое использование

• Переключение аудио сигналов.
• Переключение видеосигналов.
• Управление аналоговыми сигналами в системах измерения и автоматизации.
• Применение в коммуникационных системах.

Рекомендации по применению

1. Подключение питания: Убедитесь, что используете соответствующее питание для платы.
2. Подключение сигналов: Подключите источники сигналов и нагрузки к соответствующим выводам платы.
3. Управление коммутатором: Управляйте состоянием коммутатора через специальные управляющие выводы.
4. Мониторинг выхода: Проверьте выходные сигналы с помощью осциллографа или другого измерительного прибора.

Основные технические характеристики

• Количество каналов: 2 DPDT коммутатора.
• Сопротивление замыкания: менее 0,5 Ом.
• Диапазон напряжений питания: от 2,7 В до 5,5 В.
• Температурный диапазон: от -40°C до +85°C.
• Переключаемое напряжение: от 0 В до Vdd.

Возможные аналоги

• ADG884: аналоговый коммутатор с похожими характеристиками, но с немного другими параметрами сопротивления и диапазона напряжений.
• MAX4737 от Maxim Integrated: аналогичный коммутатор, возможно, с другими функциональными характеристиками.

Используйте EVAL-ADG888EBZ от Analog Devices, чтобы быстро и качественно оценить возможности и производительность коммутатора ADG888 перед его включением в ваш проект.
