EVAL-ADG5208FEBZ

EVAL-ADG5208FEBZ

Общее описание

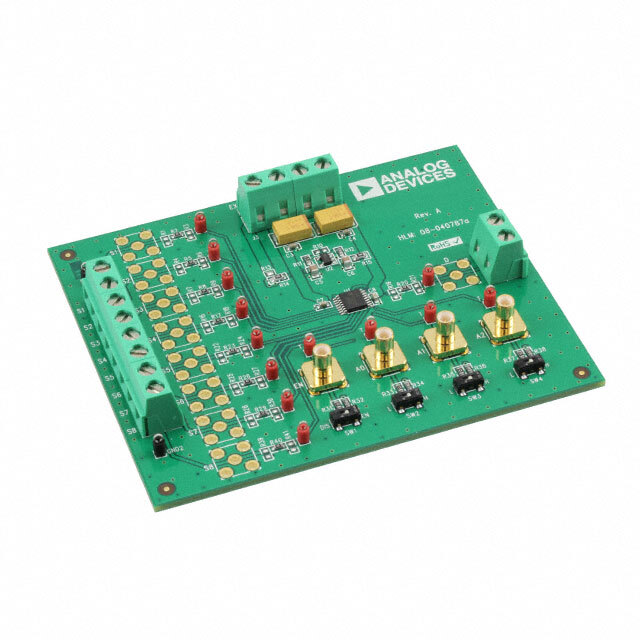

EVAL-ADG5208FEBZ — это демонстрационная плата от компании Analog Devices, созданная для упрощения процесса оценки и тестирования мультиплексора ADG5208F. Этот компонент представляет собой высоконадежный 8-канальный однонаправленный аналоговый мультиплексор с защитой входов от перенапряжения. Эта оценочная плата позволяет инженерам и разработчикам легко интегрировать и тестировать ADG5208F в их системах и проектах.

Преимущества

• Высокая надежность: Плата основывается на мультиплексоре с внутренней защитой от перенапряжения, что обеспечивает долговечность и устойчивость к повреждениям.
• Легкость использования: Предусмотрена удобная разводка и доступ к каждому входу и выходу для проведения испытаний и измерений.
• Гибкость: Поддержка восьми каналов с возможностью выбора одного из них для анализа.

Недостатки

• Ограниченная область применения: Плата предназначена исключительно для тестирования ADG5208F, что ограничивает её использование в других задачах.

Типовое использование

• Измерительные приборы
• Медицинские устройства
• Интеллектуальные датчики
• Автоматизация процессов
• Аналоговые коммутаторы и сигнальные матрицы

Рекомендации по применению

• Тщательно проверить полярность подключения питания, чтобы избежать повреждений компонента.
• Избегать превышения предельно допустимых уровней сигнала на входе, чтобы сохранить целостность компонента.
• Использовать подходящие фильтры и схемы развязки для предотвращения электрических помех и шумов.

Основные технические характеристики

• Количество каналов: 8
• Диапазон напряжений питания: ±4.5V до ±22V, +9V до +40V
• Диапазон входных сигналов: -40V до +40V
• Сопротивление выключенного состояния: 400Ω (типичное)
• Время переключения: 300нс
• Температура эксплуатации: от -40°C до +125°C

Возможные аналоги

• EVAL-ADG5209FEBZ — оценочная плата для 4:1 аналогового мультиплексора ADG5209F с защитой входов от перенапряжения.

Эта оценочная плата от Analog Devices является идеальным выбором для тестирования и отладки ваших систем с использованием ADG5208F, обеспечивая надёжность и высокую точность измерений.
