EVAL-ADF4158EB1Z от Analog Devices

Общее описание

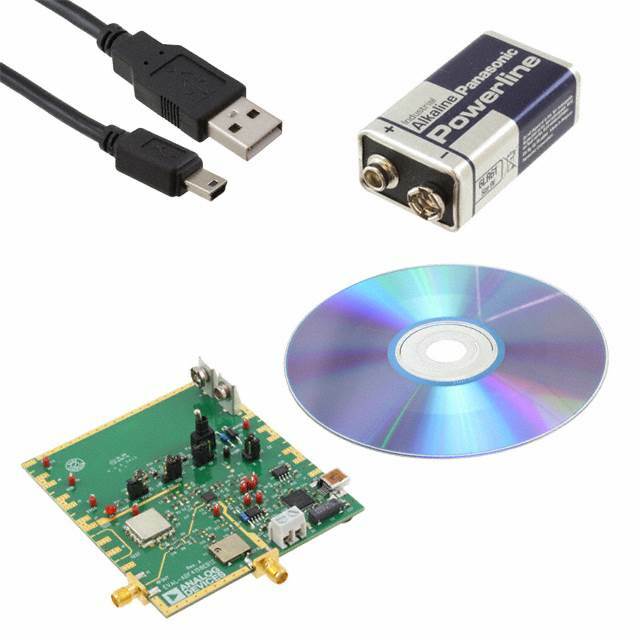

EVAL-ADF4158EB1Z - это отладочная плата для частотного синтезатора ADF4158 от компании Analog Devices. Эта плата предназначена для оценки возможностей и характеристик ADF4158, который является одноканальным дробно-N фазовым синхронизатором (PLL) с интегрированным VCO и поддержкой частот до 6,4 ГГц.

Преимущества

• Комплексное решение: Включает все необходимые компоненты для быстрой оценки и разработки.
• Широкий диапазон частот: Поддержка частот до 6,4 ГГц.
• Высокая стабильность и низкий уровень фазового шума: Обеспечивает отличные характеристики для радиочастотных (RF) приложений.
• Удобство использования: Простая настройка и конфигурирование благодаря включенному программному обеспечению.

Недостатки

• Специализированное применение: Плата предназначена для оценки конкретного компонента (ADF4158), что может ограничить её использование в других проектах.
• Потребность в знаниях RF технологий: Необходимы определенные навыки и знания в области радиочастотной электроники для полноценного использования.

Типовое использование

• Телекоммуникационные приложения: Генерация опорных сигналов для приёмопередатчиков.
• Измерительные приборы: Создание стабилизированных частотных линий для измерительных систем.
• Радиолокационные системы: Обеспечение стабильных и точных частотных сигналов для радиолокации.
• Генерация сигналов: Используется для создания рабочих и тестовых сигналов в различных электронных системах.

Рекомендации по применению

1. Правильная настройка: Перед использованием платы необходимо изучить документацию и пройти весь процесс настройки для корректной работы.
2. Использование программного обеспечения: Рекомендуется использовать включенное ПО для конфигурирования и управления платой.
3. Тестирование в реальных условиях: Проведение тестов в тех условиях, в которых будет использоваться синтезатор.

Основные технические характеристики

• Компонент: ADF4158
• Диапазон частот: до 6,4 ГГц
• Тип PLL: Дробно-N синтезатор
• Интерфейс: Программируемый через SPI интерфейс
• Входное напряжение: 3,3 В

Возможные аналоги

• EVAL-ADF4159EB1Z: Еще одна отладочная плата для оценки синтезатора ADF4159, который также поддерживает высокие частоты и обладает улучшенными характеристиками.
• EVAL-ADF4350EB1Z: Используется для оценки синтезатора ADF4350, который является универсальным ВЧ синтезатором с широким диапазоном частот.

Используя EVAL-ADF4158EB1Z, инженеры могут быстро и эффективно оценить возможности синтезатора ADF4158 и интегрировать его в свои проекты с минимальными усилиями.
