EVAL-AD7988-5SDZ

Описание

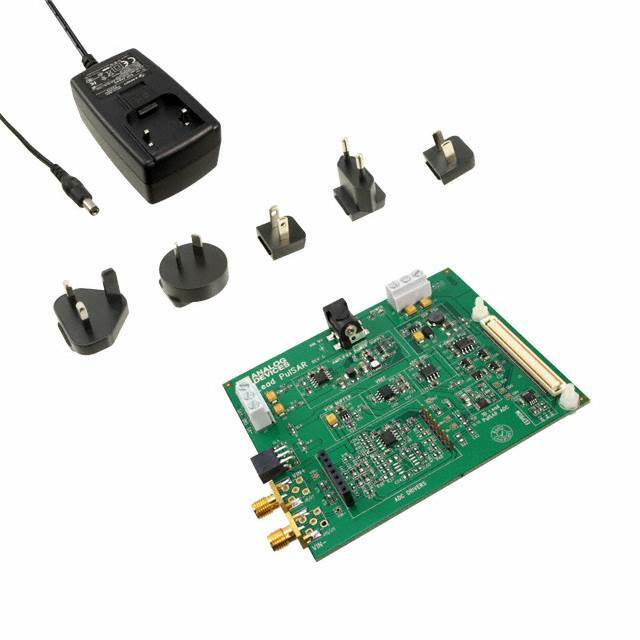

EVAL-AD7988-5SDZ — это отладочная плата для 16-битного, 500 тыс. выборок в секунду аналого-цифрового преобразователя (АЦП) AD7988-5 от компании Analog Devices. Эта плата позволяет пользователям оценить характеристики и производительность АЦП и ускоряет процесс проектирования и тестирования схем.

Преимущества

• Высокое качество: AD7988-5 обеспечивает высокоточное преобразование аналогового сигнала в цифровой с низким уровнем шума и отличной линейностью.
• Удобство интеграции: Плата предоставляет готовое решение для быстрого тестирования АЦП в различных приложениях.
• Гибкость: Поддержка различных интерфейсов данных (DSP, MICROWIRE™, QSPI™, Serial, SPI™) обеспечивает совместимость с различными системами.
• Энергоэффективность: Низкое потребление энергии (типично 3.5 мВт при 500 кSPS) позволяет использовать плату в энергоограниченных приложениях.

Недостатки

• Ограниченный диапазон входных напряжений: Входной диапазон ограничен диапазоном от 0 до VREF, что может быть недостатком для некоторых приложений.
• Не подходит для всех типов входного сигнала: Плата может не подходить для сигналов, требующих более высокой полосы пропускания или других специфических характеристик.

Типовое использование

• Измерительные приборы: Высокоточные системы измерения и мониторинга.
• Медицинская электроника: Аппараты для диагностики и мониторинга состояния здоровья.
• Автоматизация и контроль: Промышленные системы автоматизации и контроля качества.
• Научные исследования: Лабораторное оборудование и научные исследования, требующие высокоточного преобразования данных.

Рекомендации по применению

• Для полноценного использования возможностей AD7988-5, рекомендуется тщательно проектировать печатную плату с учетом минимизации шума и помех.
• Следует использовать надлежащие методы экранирования и развязки питания для улучшения качества сигнала.
• Полезно применять подходящие фильтры для устранения ненужных частотных составляющих сигнала, поступающего на вход АЦП.

Основные технические характеристики

• Разрядность: 16 бит
• Частота дискретизации: до 500 кСэмплов/с
• Интерфейс данных: DSP, MICROWIRE™, QSPI™, Serial, SPI™
• Диапазон входного напряжения: 0 ~ VREF
• Потребляемая мощность (типичная): 3.5 мВт при 500 кС/с
• Основной компонент: AD7988-5

Варианты аналогов

• EVAL-AD7988-1SDZ: Отладочная плата для АЦП AD7988-1, 400 кСэмплов/с.
• EVAL-AD4000FMCZ: Отладочная плата для 18-битного АЦП с частотой дискретизации до 1 МСэмплов/с.

Используя EVAL-AD7988-5SDZ, инженеры и разработчики могут быстро оценить и интегрировать прецизионные аналого-цифровые конверсии в свои проекты, значительно ускоряя процесс проектирования и тестирования.
