EVAL-AD7960FMCZ (Analog Devices)

Общее описание

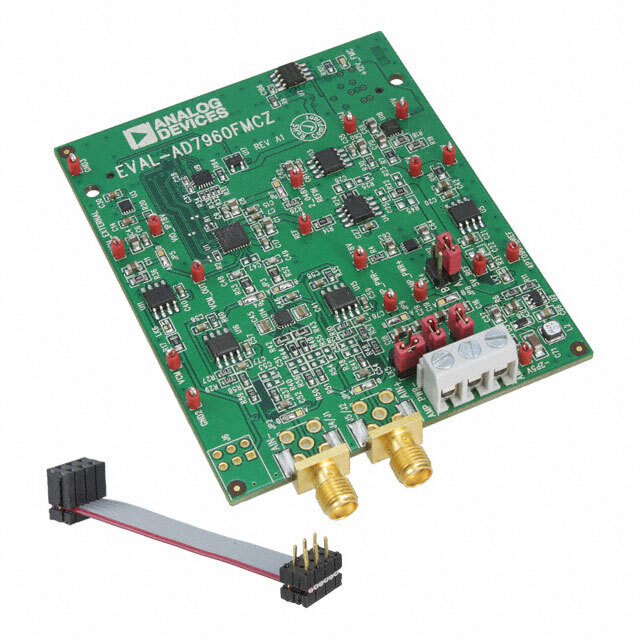

Плата оценки EVAL-AD7960FMCZ от компании Analog Devices позволяет разработчикам и инженерам протестировать производительность высокоскоростного 18-разрядного аналого-цифрового преобразователя (АЦП) AD7960. Данный АЦП способен работать со скоростью до 5 миллионов выборок в секунду (5 MSPS), что делает его идеальным для высокоточных измерений и приложений, требующих высокой скорости и точности.

Преимущества

• Высокая точность: 18-разрядный конвертер обеспечивает отличное разрешение для самых требовательных приложений.
• Высокая скорость: Максимальная скорость до 5 MSPS позволяет использовать плату для приложений, требующих быстрого получения данных.
• Удобство использования: Плата легко интегрируется в различные системы благодаря стандартным разъемам и интерфейсам.

Недостатки

• Стоимость: Высокая точность и скорость могут повлиять на стоимость платы, и она может быть дороже аналогичных решений.
• Сложность: Могут возникнуть трудности при работе с высокоскоростными сигналами и интеграции платы в более сложные системы.

Типовое использование

• Научные приборы и системы сбора данных
• Медицинское оборудование для точных измерений
• Системы промышленной автоматизации
• Высокоточные электронные измерительные приборы

Рекомендации по применению

• Использовать рекомендуемые калибровочные процедуры для обеспечения точности измерений.
• Обеспечить адекватное экранирование и заземление для минимизации шумов и искажений.
• Подключать питание, выбранное в соответствии со спецификацией, для максимальной производительности.

Основные технические характеристики

• Разрядность АЦП: 18 бит
• Максимальная выборка в секунду: 5 MSPS
• Диапазон входов: ±VREF
• Энергопотребление: 64.5 мВт при 5 MSPS
• Интерфейс данных: LVDS – Serial
• Комплектация: Плата оценки (Board)

Возможные аналоги

• EVAL-AD7980FMCZ: 16-разрядная оценочная плата, аналогичная по конфигурации, но с меньшей разрядностью.
• EVAL-AD7903FMCZ: Плата с 16-разрядным двухканальным АЦП от Analog Devices.
• ADS8361EVM-PDK: Плата оценки от Texas Instruments с 16-разрядным АЦП, аналогичная по назначению.

Заключение

EVAL-AD7960FMCZ является мощным инструментом для разработчиков, требующих высокой точности и скорости в своих проектах. С помощью этой платы можно проводить детальные тестирования и оптимизацию работы своих систем, добиваясь максимальной производительности и надежности.

Используйте данное описание для ознакомления с функциональными возможностями и применения платы оценки EVAL-AD7960FMCZ от Analog Devices.
