EVAL-AD7928SDZ

EVAL-AD7928SDZ (Analog Devices)

Описание

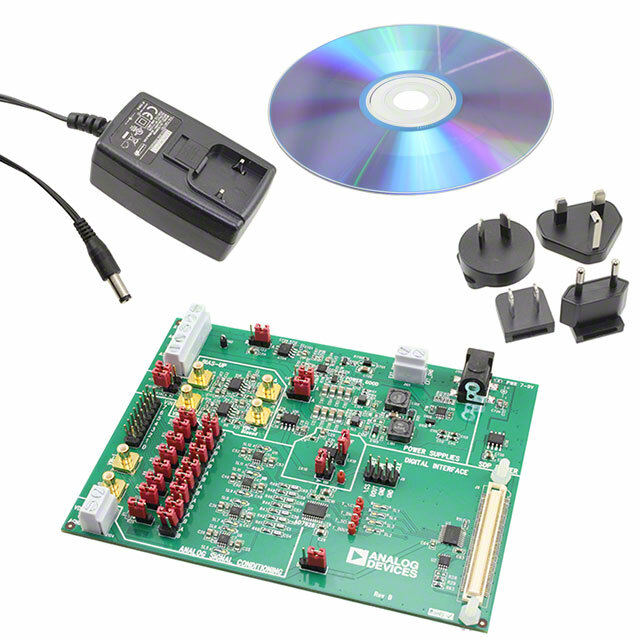

EVAL-AD7928SDZ — это оценочная плата для аналогово-цифрового преобразователя (АЦП) AD7928 производства Analog Devices. AD7928 - 12-битный АЦП с частотой выборки 1 миллион выборок в секунду (MSPS). Эта плата предназначена для упрощения процесса оценки характеристик и возможностей AD7928 при различных условиях.

Преимущества

• Высокая скорость: AD7928 обеспечивает частоту выборки до 1 MSPS, что делает его подходящим для быстродействующих приложений.
• Высокое разрешение: 12-битное разрешение позволяет достигать высокой точности измерений.
• Гибкая интерфейсная поддержка: Плата поддерживает несколько интерфейсов данных, включая SPI™, QSPI™, MICROWIRE™, что упрощает интеграцию в разнообразные системы.
• Простота использования: Плата поставляется с необходимыми компонентами, включая блок питания, что позволяет быстро приступить к оценке.

Недостатки

• Ограниченный входной диапазон: Входной диапазон ограничен диапазоном 0 ~ VREF.
• Не подходит для всех целей: Для конкретных требований может потребоваться дополнительная настройка и модификации.

Типовое использование

• Системы сбора данных: Преобразование аналоговых сигналов в цифровые для последующей обработки.
• Промышленные автоматические тестовые системы: Высокая скорость и точность делают эту плату идеальной для использования в автоматических тестовых установках.
• Медицинские приборы: Применение в медицинских диагностических оборудовании для получения точных данных.
• Обработка сигналов в реальном времени: Плата подходит для приложений, требующих быстрой и точной обработки аналоговых сигналов.

Рекомендации по применению

• Используйте экранированные кабели для подключения аналоговых сигналов, чтобы минимизировать влияние шумов.
• Обеспечьте надежное охлаждение и избегайте перегрева платы для поддержания стабильной работы.
• Перед использованием тщательно изучите документацию и спецификации, чтобы максимально эффективно использовать возможности платы.

Основные технические характеристики

• Частота выборки: 1 MSPS
• Разрешение: 12 бит
• Интерфейс данных: SPI™, QSPI™, MICROWIRE™
• Входной диапазон: 0 ~ VREF
• Потребляемая мощность: 13.5 мВт при 1 MSPS
• Поставляемое содержание: Плата с блоком питания

Возможные аналоги

• ADS7924 от Texas Instruments: Подобный 12-битный АЦП с частотой выборки до 1MSPS.
• MCP3208 от Microchip Technology: 12-битный АЦП с более медленной частотой выборки 100 KSPS, но пригодный для менее требовательных приложений.

Заключение

EVAL-AD7928SDZ от Analog Devices — это мощный инструмент для оценки возможностей высокоскоростного 12-битного аналого-цифрового преобразователя AD7928. Плата будет полезна инженерам и разработчикам, которые работают над системами сбора данных, промышленными приложениями и другими задачами, требующими высокоточного преобразования аналоговых сигналов в цифровую форму.
