EVAL-AD7760EDZ

EVAL-AD7760EDZ от Analog Devices

Общее описание

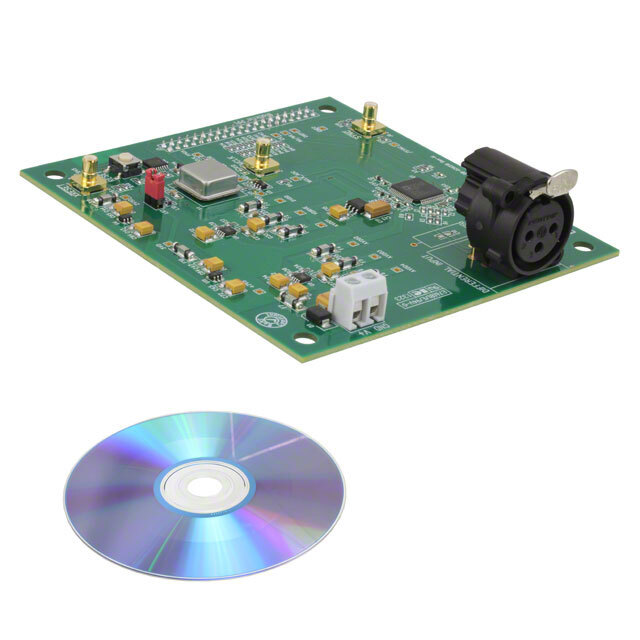

EVAL-AD7760EDZ – это оценочная плата, разработанная компанией Analog Devices для демонстрации и тестирования возможностей высокоскоростного аналогово-цифрового преобразователя (АЦП) AD7760. АЦП AD7760 обеспечивает 24-битную точность и частоту выборок до 2.5 миллионов выборок в секунду (MSPS). Данная плата предназначена для облегчения процесса разработки и оптимизации систем на базе этого АЦП.

Преимущества

• Высокая точность: 24-битная точность преобразования.
• Высокая скорость: Частота выборок до 2.5MSPS.
• Простота интеграции: Легкая интеграция с другими компонентами и системами.
• Широкий диапазон входного сигнала: Поддержка дифференциальных входов с диапазоном ±3.25Vpp.
• Снижение шума: Встроенные схемы для минимизации шума и улучшения качества сигнала.

Недостатки

• Потребление мощности: Потребляет до 958 мВт при максимальной частоте выборок.
• Сложность настройки: Требует определенных знаний для корректной настройки и калибровки.

Типовое использование

• Медицинская аппаратура: Высокоточные измерительные приборы.
• Тестовое и измерительное оборудование: Анализаторы спектра, цифровые осциллографы.
• Звуковые системы: Профессиональные аудио интерфейсы и оборудование.
• Научные исследования: Экспериментальные установки и лабораторное оборудование.

Рекомендации по применению

• Используйте экранирование для минимизации электромагнитных помех (EMI).
• Тщательно спроектируйте печатную плату для обеспечения стабильной работы на высоких частотах.
• Учитывайте тепловыделение и обеспечьте необходимое охлаждение на высокой скорости выборок.
• Калибруйте систему для получения точных измерений.

Основные технические характеристики

• Количество АЦП: 1
• Разрядность: 24 бита
• Частота выборок: до 2.5MSPS
• Интерфейс данных: Параллельный
• Диапазон входного сигнала: ±3.25Vpp
• Потребляемая мощность: 958 мВт при 2.5MSPS

Возможные аналоги

• AD7761: Улучшенные характеристики по шуму и потребляемой мощности.
• AD7762: Поддержка более широкого диапазона входных сигналов.
• ADS1278 (Texas Instruments): Альтернативный высокоскоростной 24-битный АЦП с многоканальной архитектурой.

Оценочная плата EVAL-AD7760EDZ поможет вам максимально эффективно использовать потенциал АЦП AD7760 в ваших проектах благодаря удобству использования и высокому качеству передаваемого сигнала.
