EVAL-AD7730EBZ от Analog Devices

Общее описание

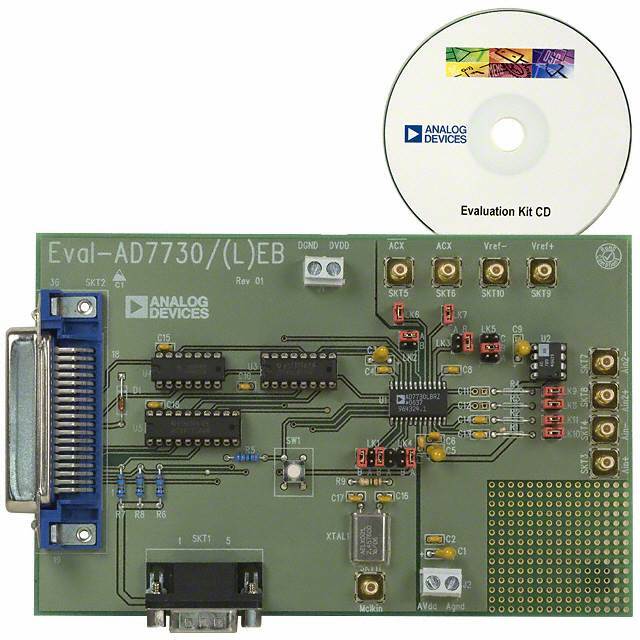

EVAL-AD7730EBZ - это макетная плата для оценки и тестирования 24-битного аналого-цифрового преобразователя (АЦП) AD7730 от компании Analog Devices. Она разработана для упрощения процесса разработки и сокращения времени на прототипирование приложений, использующих AD7730.

Преимущества

• Высокая точность измерений: 24-битный АЦП обеспечивает исключительную точность и разрешение.
• Простота интеграции: Плата оснащена всеми необходимыми компонентами для удобного подключения к разработке.
• Гибкость: Поддерживаются различные конфигурации и режимы работы, что позволяет использовать плату в широком диапазоне приложений.

Недостатки

• Стоимость: Могут быть относительно высокие затраты для прототипирования по сравнению с более простыми решениями.
• Сложность: Требуется базовое понимание работы с аналоговыми и цифровыми сигнальными цепями для полноценного использования возможностей платы.

Типовое использование

• Промышленные измерительные системы
• Медицинское оборудование
• Прецизионные датчики и устройства обработки сигналов
• Научные исследования и разработки

Рекомендации по применению

Включите плату EVAL-AD7730EBZ в вашу систему для тестирования и калибровки АЦП AD7730. Используйте руководства по эксплуатации и схемы, предоставленные компанией Analog Devices, чтобы максимально упростить интеграцию. Обратите особое внимание на требования к питанию и настройке сигнальных цепей.

Основные технические характеристики

• Количество АЦП: 1
• Разрядность: 24 бита
• Частота дискретизации: 1.2k выборок в секунду
• Интерфейс данных: Сериал
• Входной диапазон: ±80 мВ
• Потребляемая мощность: 125 мВт при 1.2kSPS
• Используемый ИС / часть: AD7730
• Комплектация: Платы и необходимая документация

Возможные аналоги

• EVAL-AD7732EBZ от Analog Devices: аналогичная оценочная плата для AD7732, которая имеет схожие функциональные возможности и характеристики.
• EVAL-AD7768FMCZ от Analog Devices: оценочная плата для 24-битного АЦП AD7768, которая поддерживает более высокую частоту дискретизации и другие режимы работы.

Заключение

EVAL-AD7730EBZ является мощным инструментом для инженеров и разработчиков, работающих с высокоточным преобразованием аналоговых сигналов в цифровые данные. Эта оценочная плата обеспечивает быстрый и удобный способ начать работу с АЦП AD7730, минимизируя усилия на настройку и интеграцию.
