EVAL-AD7719EBZ
Описание
EVAL-AD7719EBZ от Analog Devices
Общее описание

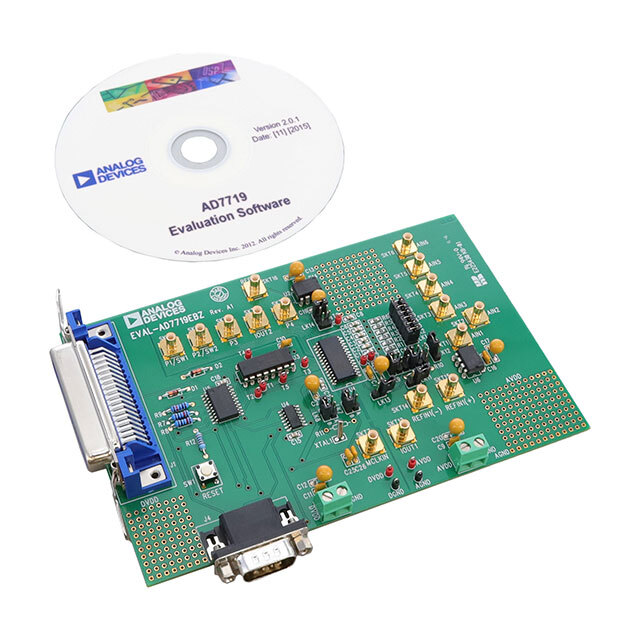

EVAL-AD7719EBZ представляет собой оценочную плату для AD7719, высокопроизводительного 16/24-битного аналого-цифрового преобразователя (АЦП). Эта плата предназначена для облегчения оценки и использования возможностей AD7719 в различных приложениях, связанных с высокоточным измерением аналоговых сигналов. AD7719 включает в себя два канала АЦП и предлагает встроенный программируемый усилитель с большим коэффициентом усиления.
Преимущества
- Многоуровневый интерфейс: Поддержка коммуникации через последовательный интерфейс позволяет интегрировать плату с различными микроконтроллерами и DSP.
- Высокое разрешение: Возможность работы в режиме 24-битного преобразования обеспечивает исключительную точность измерений.
- Универсальность: Два канала АЦП с независимыми настройками делает плату подходящей для множества приложений.
- Простота использования: В комплект поставки входит все необходимое для быстрого начала работы с AD7719.
Недостатки
- Требования к электропитанию: Требуется надежное и стабильное питание для обеспечения наилучшей производительности.
- Необходимость дополнительного оборудования: Для полноценной работы может понадобиться управляющий микроконтроллер или компьютер с соответствующим ПО.
Типовое использование
- Прецизионные измерения
- Медицинское оборудование
- Инструментальные системы
- Системы автоматического управления
- Сенсорные системы
Рекомендации по применению
- Подключение питания: Убедитесь, что подается стабилизированное питание в соответствии с требованиями.
- Подключение входных сигналов: Соедините аналоговые датчики или другие входные устройства с соответствующими каналами.
- Конфигурация интерфейса: Настройте последовательный интерфейс для управления и чтения данных с АЦП.
- Калибровка: Проведите калибровку системы для минимизации ошибок и обеспечения точных измерений.
Основные технические характеристики
| Характеристика | Значение |
|---|---|
| Разрешение | 16 или 24 бита |
| Частота выборки | До 105 выборок в секунду |
| Интерфейс данных | Последовательный (SPI) |
| Входной диапазон | До 2 В (пик-пик) |
| Потребляемая мощность | 4.85 мВт при 105 SPS |
| Используемая ИС | AD7719 |
| Комплектация | Оценочная плата |
Возможные аналоги
- EVAL-AD7705EBZ - аналогичная оценочная плата для AD7705, 16-битного АЦП.
- EVAL-AD7730EBZ - оценочная плата для AD7730, 24-битного АЦП с программируемыми фильтрами.
Заключение
EVAL-AD7719EBZ от Analog Devices - это удобный инструмент для инженеров и разработчиков, позволяющий оценить возможности высокопроизводительного АЦП AD7719. Благодаря своему высокому разрешению и гибкому интерфейсу, эта плата подходит для широкого спектра прецизионных измерений и может стать ключевым компонентом в вашем следующем проекте.
Описание товара
- Datasheet [2]: Перейти
