EVAL-AD7693-PMDZ от Analog Devices

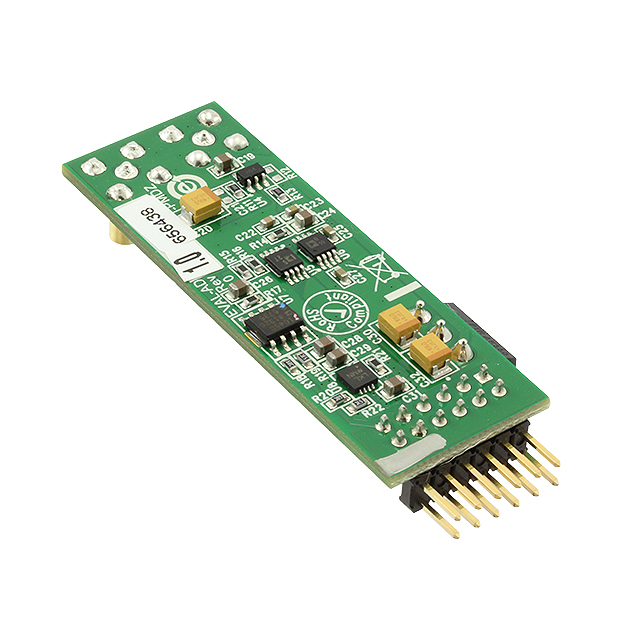

EVAL-AD7693-PMDZ является отладочной платой для высокоточного 16-битного аналого-цифрового преобразователя (АЦП) AD7693 от Analog Devices. Эта отладочная плата позволяет разработчикам легко оценить производительность АЦП AD7693 в различных приложениях.

Общее описание

EVAL-AD7693-PMDZ предоставляет удобные возможности для тестирования и оценки интегрированного высокоточного, 16-битного, 500 кСамплов/с АЦП AD7693. Плата предназначена для быстрой и легкой интеграции с другими системами с помощью интерфейса Pmod™, что делает ее идеальной платформой для разработки и тестирования прототипов.

Преимущества

• Высокая точность: Обеспечивает высокое разрешение в 16 бит с отличной линейностью.
• Скорость выборки: Максимальная скорость выборки до 500 кСамплов/с, что делает ее подходящей для высокоскоростных применений.
• Удобное подключение: Интерфейс Pmod™ делает интеграцию быстрой и легкой.
• Простота использования: Быстрое развёртывание и тестирование благодаря готовым интерфейсам и документации.

Недостатки

• Ограничения интерфейса: Pmod™ имеет ограничения по числу линий ввода-вывода, что может быть недостатком для сложных приложений.
• Необходимость в дополнительном оборудовании: Для полноценного тестирования может потребоваться совместимый контроллер или ПЛИС (FPGA).

Типовое использование

EVAL-AD7693-PMDZ используется для оценки и прототипирования в приложениях:

• Медицинского оборудования
• Инструментальных средств измерения
• Промышленных систем управления
• Автоматизации и робототехники
• Аудио и сигналов изображения высокого качества

Рекомендации по применению

Рекомендуется использовать плату в сочетании с совместимым Pmod™ контроллером или отладочной платой FPGA для быстрого и удобного тестирования и отладки.

Основные технические характеристики

• Разрешение: 16 бит
• Скорость выборки: до 500 кСамплов/с
• Интерфейс: Pmod™
• Тип преобразования: SAR (Последовательное приближенное регистровое преобразование)
• Входной сигнал: Дифференциальный
• Температурный диапазон: -40°C до +85°C

Возможные аналоги

• EVAL-AD7606B-PMDZ: Отладочная плата для AD7606B, 16-битный, 200 кСамплов/с, 8-канальный.
• EVAL-AD7988-PMDZ: Отладочная плата для AD7988, 16-битный АЦП, до 500 кСамплов/с.

Оценочную плату EVAL-AD7693-PMDZ можно приобрести для разработки и тестирования высокоточных измерительных систем.
