EVAL-AD7691SDZ

Описание для EVAL-AD7691SDZ от Analog Devices

Общее описание

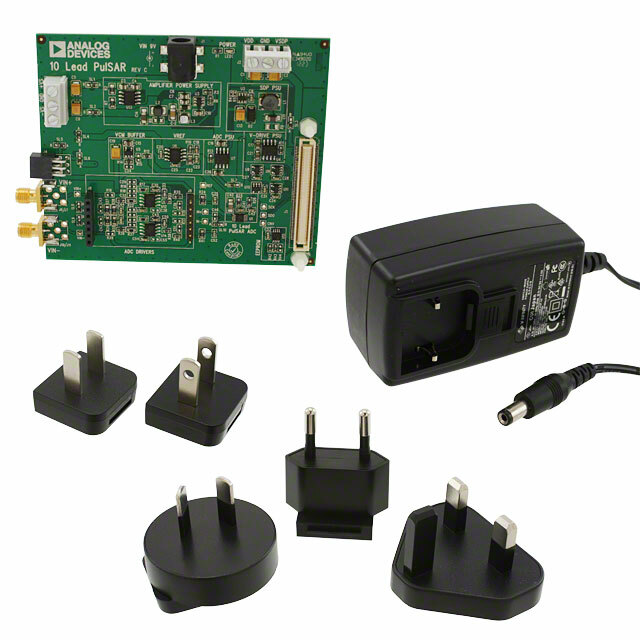

EVAL-AD7691SDZ — это отладочная плата для высокоточного аналогово-цифрового преобразователя AD7691 от компании Analog Devices. AD7691 представляет собой 18-битный, 250 тыс. выборок в секунду (kSPS), PulSAR® АЦП с референсным входом ±VREF. Данная отладочная плата предоставляет удобный способ изучения характеристик AD7691 и позволяет быстро реализовать прототипы и отладить приложения с этим АЦП.

Преимущества

• Высокая точность: 18-битный разрешающий потенциал.
• Высокая скорость: до 250 тыс. выборок в секунду.
• Простота интеграции: полностью совместим с платформой SDP (System Demonstration Platform) от Analog Devices.
• Удобство использования: не требует сложности настройки и позволяет легко подключать и тестировать АЦП в различных схемах.

Недостатки

• Стоимость: учитывая высокую точность и быстродействие, цена может быть выше по сравнению с менее производительными аналогами.
• Необходимость дополнительного оборудования: для полного использования возможностей требуется платформа SDP.

Типовое использование

• Прецизионные измерительные системы
• Инструментальные системы
• Медицинские и биомедицинские приборы
• Промышленные системы управления и автоматизации

Рекомендации по применению

• Используйте эту плату совместно с платформой SDP для упрощения процесса подключения и тестирования.
• Следите за надлежащим экранированием и развязыванием питания для обеспечения минимального уровня шума и высокой точности результатов измерений.
• Оптимальные результаты достигаются при использовании рекомендуемых производителем схем фильтрации и настройки.

Основные технические характеристики

• Разрешение: 18 бит
• Частота дискретизации: до 250 kSPS
• Интерфейс данных: DSP, MICROWIRE™, QSPI™, Serial, SPI™
• Входной диапазон: ±VREF
• Потребляемая мощность: 10.6 мВт при 250 kSPS, 5 В
• Размеры платы: соответствует стандартам разработки отладочных плат SDP

Возможные аналоги

• EVAL-AD7982SDZ: отладочная плата для 18-битного 1 MSPS АЦП AD7982
• EVAL-AD7949SDZ: отладочная плата для 14-битного 250 kSPS АЦП AD7949
• EVAL-AD7988-5SDZ: отладочная плата для 16-битного 500 kSPS АЦП AD7988-5

Использование данных отладочных плат позволяет разработчикам эффективно оценить и интегрировать АЦП AD7691 в свои системы, обеспечивая при этом высокую точность и производительность измерений.
