EVAL-AD7690SDZ

EVAL-AD7690SDZ от Analog Devices

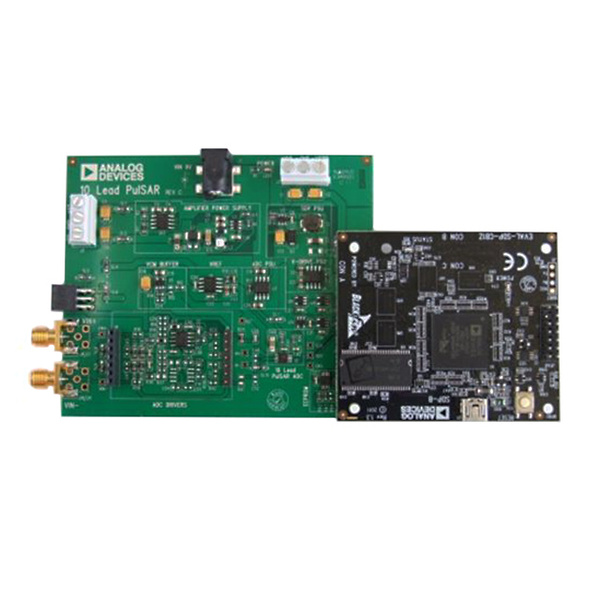

Общее описание: EVAL-AD7690SDZ — это оценочная плата от Analog Devices, предназначенная для оценки характеристик и производительности прецизионного 18-битного аналого-цифрового преобразователя (АЦП) AD7690 семейства PulSAR®. Она позволяет разработчикам быстро и просто протестировать работу AD7690, проводить его калибровку и интеграцию в свои приложения.

Преимущества:

• Высокая точность: AD7690 обеспечивает 18-битное разрешение с отличной линейностью и низким уровнем шума.
• Высокая скорость: Возможность работы с частотой дискретизации до 400 000 выборок в секунду (Samples Per Second, SPS).
• Гибкость интерфейса: Поддержка популярных интерфейсов связи, таких как SPI и микропровод Microwire.
• Простота интеграции: Предоставляется полный комплект программного обеспечения и документации для быстрого начала работы.

Недостатки:

• Требует отдельных источников питания: Для работы платы требуется внешнее питание, что может быть неудобно для некоторых приложений.
• Высокая стоимость: Прецизионные компоненты и возможности платы могут отражаться на ее стоимости.

Типовое использование:

• Системы сбора данных
• Прецизионные измерительные системы
• Медицинское оборудование
• Системы автоматического тестирования (ATE)
• Промышленные контроллеры

Рекомендации по применению:

1. Подача питания: Подключите внешний источник питания к разъёмам на плате согласно руководству пользователя.
2. Подключение к ПК: Используйте предоставленный интерфейс для подключения платы к компьютеру и установки программного обеспечения от Analog Devices.
3. Тестирование и калибровка: Воспользуйтесь программным обеспечением для проверки и калибровки АЦП, настройки параметров и оценки производительности.
4. Интеграция: После оценки характеристик интегрируйте AD7690 в финальное приложение, используя данные с оценочной платы.

Основные технические характеристики:

• АЦП: AD7690
• Разрядность: 18 бит
• Частота дискретизации: до 400 к выборок/с (SPS)
• Интерфейсы данных: DSP, MICROWIRE™, QSPI™, SPI™
• Диапазон входных сигналов: ±VREF
• Потребляемая мощность (при 100kSPS): 17 мВт
• Комплектация: Плата (s), блок питания

Возможные аналоги:

• EVAL-AD7980SDZ: Оценочная плата для 16-битного АЦП AD7980.
• EVAL-AD7942SDZ: Оценочная плата для 14-битного АЦП AD7942.
• EVAL-AD7606B: Оценочная плата для 16-битного АЦП AD7606B с интегрированным мультиплексором.

Используйте EVAL-AD7690SDZ для тщательной оценки и интеграции высокопроизводительного АЦП AD7690 в ваши прецизионные системы сбора данных и измерений.
