EVAL-AD7608SDZ

EVAL-AD7608SDZ от Analog Devices

Общее описание

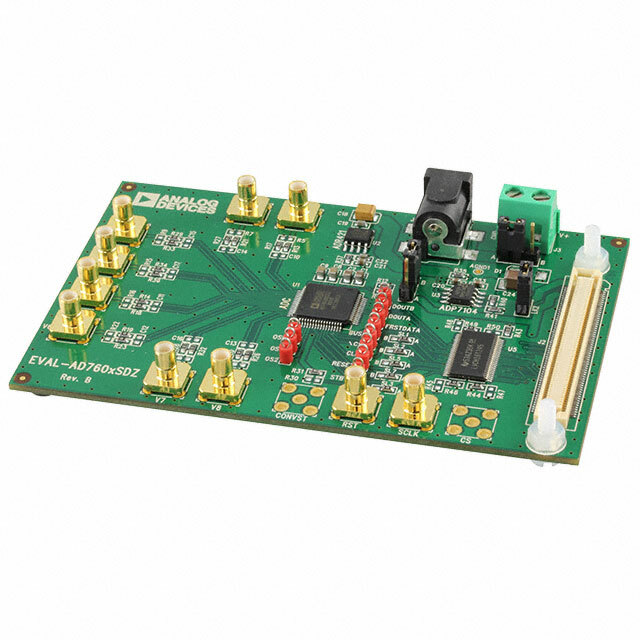

EVAL-AD7608SDZ — это отладочная плата для аналогово-цифрового преобразователя (АЦП) AD7608 с разрядностью 18 бит и скоростью выборки до 200 тыс. выборок в секунду. Данная оценочная плата предназначена для удобного тестирования и оценки производительности АЦП AD7608 в различных приложениях.

Преимущества

• Высокая точность: 18-битное разрешение обеспечивает отличное качество преобразования.
• Быстрая выборка: до 200 кВыборок/сек для высокой скорости обработки данных.
• Широкий входной диапазон: поддержка входного напряжения ±10 В, что делает плату универсальной для различных приложений.
• Удобство использования: включает в себя необходимые компоненты и интерфейсы для быстрого начала работы с АЦП AD7608.
• Комплексное решение: плата поставляется с необходимыми кабелями и блоком питания.

Недостатки

• Стоимость: В сравнении с другими оценочными платами, цена может быть выше.
• Комплексность: Для эффективного использования может потребоваться понимание работы АЦП и связанной электроники.

Типовое использование

• Системы сбора данных: Используется в системах, требующих высокой точности преобразования аналоговых сигналов в цифровые.
• Измерительные приборы: Включается в конструкции высокоточных измерительных приборов.
• Автоматизация: Применяется в устройствах автоматического контроля и управления.
• Медицинское оборудование: Используется для анализа и преобразования медицинских сигналов.

Рекомендации по применению

• Перед использованием плата должна быть подключена к соответствующим программам и приложениям для конфигурирования и считывания данных.
• Плата требует внешнего источника питания, который поставляется в комплекте.
• Рабочие температуры и условия эксплуатации должны быть соблюдены для обеспечения надежности и долговечности устройства.

Основные технические характеристики

• Разрядность: 18 бит
• Скорость выборки: до 200 кВыборок/сек
• Интерфейсы данных: DSP, MICROWIRE™, Parallel, QSPI™, Serial, SPI™
• Диапазон входного напряжения: ±10 В
• Потребляемая мощность: 100 мВт при 200 кВыборок/сек

Возможные аналоги

• EVAL-AD7609SDZ: Отладочная плата для 18-битного АЦП AD7609 с увеличенной скоростью выборки.
• EVAL-AD7616SDZ: Отладочная плата для 16-битного АЦП AD7616 с двуканальной архитектурой и более высоким диапазоном входных сигналов.

Заключение

EVAL-AD7608SDZ от Analog Devices — это мощный инструмент для быстрого и эффективного тестирования АЦП AD7608. Благодаря своей высокой точности и быстродействию данная плата идеально подходит для разнообразных применений в области сбора данных, измерений и автоматизации.
