EVAL-AD7386FMCZ

EVAL-AD7386FMCZ - Описание

Общее описание

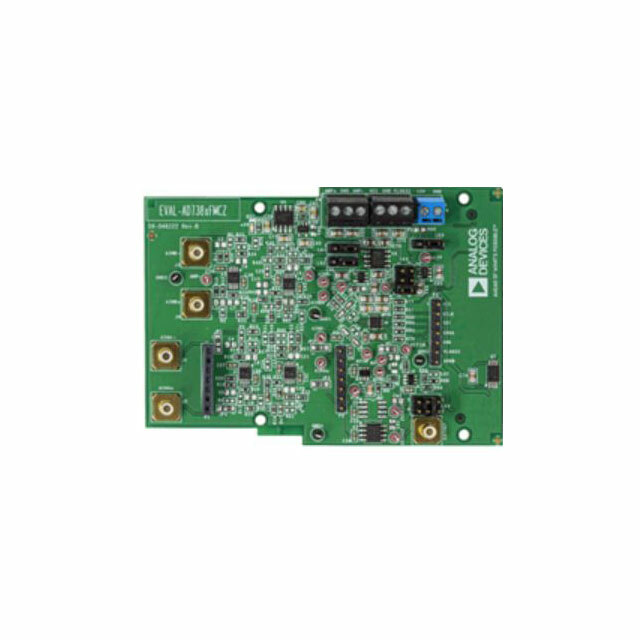

EVAL-AD7386FMCZ — это оценочная плата (evaluation board) для быстрого 16-битного аналого-цифрового преобразователя (ADC) AD7386 от компании Analog Devices. Плата предназначена для демонстрации высокого уровня производительности AD7386 и позволяет инженерам быстро интегрировать и протестировать этот компонент в своих разработках.

Преимущества

• Высокая скорость преобразования: AD7386 обеспечивает скорость до 4 миллионов выборок в секунду (4MSPS).
• Высокая точность: 16-битный разрядный уровень позволяет получить точные и детализированные результаты преобразования.
• Компактная и интегрированная плата: Все необходимые компоненты для работы AD7386 уже расположены на плате, что позволяет минимизировать время настройки.

Недостатки

• Требует внешнего оборудования: Для полноценного использования EVAL-AD7386FMCZ необходимы дополнительные инструменты, такие как блок питания и средства ввода-вывода данных.
• Образец для оценки: Плата больше подходит для прототипирования и тестирования, нежели для конечного продукта.

Типовое использование

• Оценка производительности AD7386
• Разработка и тестирование высокоскоростных систем сбора данных
• Академические и научные исследования в области аналого-цифрового преобразования

Рекомендации по применению

• Источник питания: Рекомендуется использовать стабильный источник питания 5V.
• Окружающая среда: Работать в чистых и сухих условиях для предотвращения повреждений платы.
• Программное обеспечение: Можно использовать официальное программное обеспечение от Analog Devices для анализа данных и управления платой.

Основные технические характеристики

• Число преобразователей (ADCs): 2
• Разрядность: 16 бит
• Скорость выборки: до 4MSPS на канал
• Интерфейс данных: Серийный (SPI)
• Диапазон входного напряжения: 0 ~ VREF
• Энергопотребление: 83 мВт при 4MSPS
• Основной компонент: AD7386

Возможные аналоги

• AD7631: 16-битный с 1MSPS от Analog Devices
• ADS8860: 16-битный, 1MSPS от Texas Instruments
• MAX11162: 16-битный, 500 kSPS от Maxim Integrated

EVAL-AD7386FMCZ — идеальный выбор для инженеров и разработчиков, стремящихся протестировать и оценить производительность высокоскоростного ADC AD7386 в различных приложениях.
