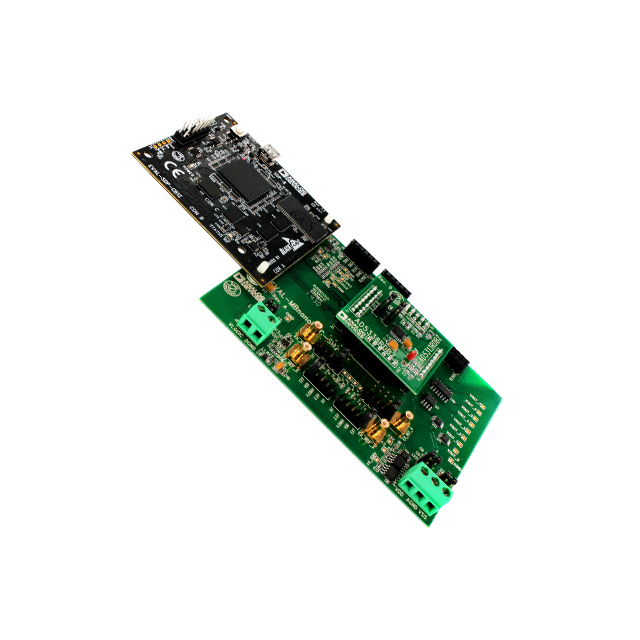

EVAL-AD5324DBZ: Оценочная плата для ЦАП AD5324 от Analog Devices

Общее описание

EVAL-AD5324DBZ - это оценочная плата от компании Analog Devices, предназначенная для тестирования и оценки работы 12-битного цифрового-аналогового преобразователя (ЦАП) AD5324. Эта плата предоставляет удобные интерфейсы и возможности для быстрого прототипирования и разработки приложений, использующих ЦАП AD5324.

Преимущества

• Простота использования: Плата разработана для быстрого подключения и тестирования ЦАП AD5324, что позволяет ускорить процесс разработки.
• Компактность: Компактные размеры платы делают её удобной для интеграции в различные системы и тестовые стенды.
• Высокая точность: AD5324 обеспечивает 12-битное разрешение и высокую линейность.
• Гибкость интерфейсов: Плата поддерживает последовательный интерфейс SPI для управления ЦАП.

Недостатки

• Ограниченное количество каналов: Плата поддерживает 4 канала ЦАП, что может быть недостаточно для некоторых многоканальных приложений.
• Нет встроенного микроконтроллера: Для управления платой требуется внешнее устройство с поддержкой SPI.

Типовое использование

• Система управления и автоматизации: Управление аналоговыми сигналами в системах автоматизации и управления.
• Аналого-цифровые преобразователи: Использование в качестве ЦАП в системах сбора данных и измерения.
• Аудио и видео приложения: Преобразование цифровых данных в аналоговые сигналы для аудио и видео оборудования.
• Прототипирование и разработка: Быстрое тестирование характеристик ЦАП AD5324 при разработке новых устройств.

Рекомендации по применению

• Использование фоторезисторов и потенциометров: Для точной настройки выходных сигналов.
• Подключение к микроконтроллерам: Использование SPI интерфейса для управления ЦАП с помощью микроконтроллеров или FPGA.
• Работа с калибровочными схемами: Для повышения точности выходных сигналов рекомендуется использовать схемы калибровки.

Основные технические характеристики

• Разрядность: 12 бит
• Количество каналов ЦАП: 4
• Интерфейс данных: Последовательный, SPI
• Время установления: 8 мкс
• Тип ЦАП: Напряжение
• Питание: 2.5 В / 3.3 В / 5 В
• Диапазон рабочих температур: -40°C до +85°C

Возможные аналоги

• AD5321: Одноканальный 12-битный ЦАП от Analog Devices.
• AD5344: Четырёхканальный 12-битный ЦАП с расширенными характеристиками.
• MCP4922: Четырёхканальный 12-битный ЦАП от Microchip Technology.

EVAL-AD5324DBZ является отличным инструментом для разработчиков, стремящихся понять и использовать возможности ЦАП AD5324 в своих приложениях.
