EVAL-AD4116ASDZ

EVAL-AD4116ASDZ от Analog Devices

Общее описание

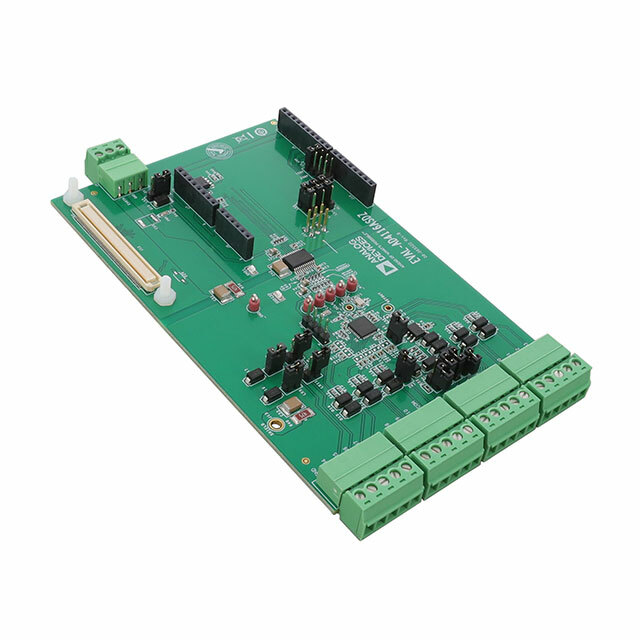

EVAL-AD4116ASDZ — это оценочная плата для АЦП AD4116 производства компании Analog Devices. AD4116 представляет собой 24-битный АЦП с высокой степенью интеграции и частотой выборки до 62,5 тыс. выборок в секунду. Плата EVAL-AD4116ASDZ позволяет разработчикам оценить производительность AD4116 и его интеграцию в различные системы, упрощая процесс разработки и тестирования.

Преимущества

• Высокая разрядность (24 бита): Обеспечивает высокую точность измерений.
• Высокая частота выборки: До 62,5 тыс. выборок в секунду, что позволяет работать в реальном времени.
• Широкий диапазон входных напряжений: ±10 В, что обеспечивает гибкость при подключении различных сенсоров и датчиков.
• Низкое энергопотребление: 31 мВт при частоте 62.5 тыс. выборок в секунду, что способствует уменьшению общего энергопотребления системы.
• Простота интеграции: Интерфейс SPI позволяет легко интегрировать плату в различные системы измерения и контроля.

Недостатки

• Высокая стоимость: Высокая производительность и точность компонентов может означать высокую цену.
• Сложность в настройке: Требует определенных знаний и опыта в работе с АЦП и интерфейсом SPI для полной интеграции.

Типовое использование

• Приборы реального времени
• Промышленная автоматизация и контроль
• Медицинское оборудование
• Прецизионные измерительные системы
• Аналитическая лабораторная аппаратура

Рекомендации по применению

1. Подключите плату к системе питания и контроллеру с поддержкой интерфейса SPI.
2. Используйте предоставленное программное обеспечение или библиотеку для настройки и управления AD4116.
3. Проводите калибровку перед измерениями для достижения максимальной точности.
4. Проверьте соответствие входных сигналов требованиям по диапазону напряжений AD4116.

Основные технические характеристики

• Разрядность: 24 бита
• Частота выборки: до 62,5 тыс. выборок в секунду
• Диапазон входных напряжений: ±10 В
• Интерфейс данных: Serial, SPI
• Мощность (типичная): 31 мВт при 62,5 тыс. выборок в секунду
• Используемый компонент: AD4116

Возможные аналоги

• EVAL-AD7799EBZ: Оценочная плата для AD7799 (24-битный АЦП с низким энергопотреблением).
• EVAL-AD7176-2SDZ: Оценочная плата для AD7176-2 (24-битный дельта-сигма АЦП с интерфейсом SPI).

Эта плата представляет собой мощный инструмент для инженеров и разработчиков, позволяющий эффективно исследовать возможности АЦП AD4116 и интегрировать его в свои системы.
