EV-ADF4156SD1Z

EV-ADF4156SD1Z от Analog Devices

Общее описание

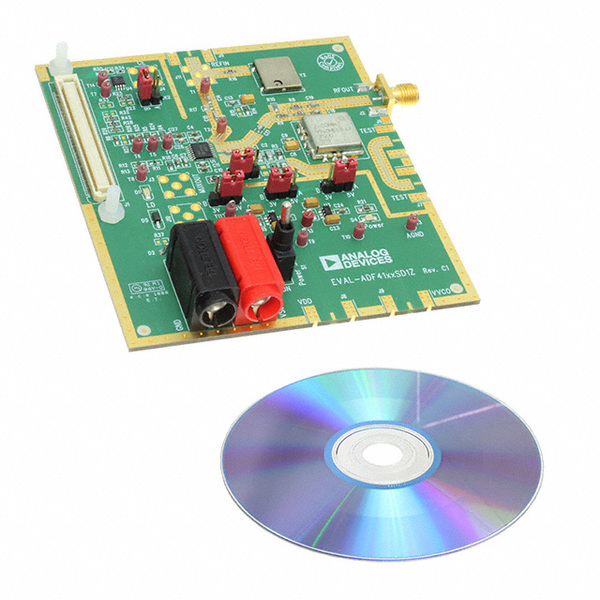

EV-ADF4156SD1Z — это оценочная плата для работы с частотным синтезатором ADF4156, произведенная компанией Analog Devices. Эта плата предназначена для упрощения проектирования и тестирования частотно-синхронизирующих схем на базе высокопроизводительного синтезатора с дробной N-гуклой фазы (PLL). Она обеспечивает пользователям легкий способ прототипирования и тестирования работы ADF4156, что значительно ускоряет процесс разработки устройств.

Преимущества

• Простота использования: Платформа предоставляет удобный интерфейс для тестирования возможностей ADF4156.
• Высокая точность: Высокая точность синтеза частот позволяет использовать плату в приложениях, требующих высокую стабильность сигнала.
• Гибкость настроек: Поддержка дробной N-фазы позволяет гибко настраивать параметры схемы для достижения самых разнообразных проектных целей.

Недостатки

• Сложность для новичков: Для использования этой платы могут потребоваться базовые знания в области частотного синтеза и работы с электронными оценочными платами.
• Требование дополнительных компонентов: В некоторых ситуациях для полноценного использования платы могут потребоваться дополнительные внешние компоненты.

Типовое использование

• Коммуникационные системы: Применяется в разработке радиопередатчиков и приемников.
• Системы спутниковой связи: Используется для генерации высокостабильных сигналов.
• Измерительные приборы: Применяется в лабораторных и полупроводниковых измерительных установках.

Рекомендации по применению

• Перед началом работы убедитесь в правильности подключения всех необходимых компонентов.
• Используйте рекомендуемое программное обеспечение от Analog Devices для настройки и управления платой.
• Проверьте техническую документацию, чтобы правильно настроить параметры частотного синтеза для вашего проекта.

Основные технические характеристики

• IC / Чип: ADF4156, высокочастотный синтезатор с дробной N-фазой.
• Диапазон частот: От 500 MHz до 7.5 GHz.
• Питание: 3.3 В.
• Интерфейс управления: SPI.

Возможные аналоги

• EV-ADF4157SD1Z — Оценочная плата для ADF4157, имеет похожие характеристики с небольшими отличиями в диапазоне частот.
• EV-ADF4106SD1Z — Еще одна оценочная плата от Analog Devices для ADF4106, поддерживающая дробную и целую N-фазу.

Заключение

EV-ADF4156SD1Z представляет собой мощный инструмент для инженеров-разработчиков, позволяющий ускорить процесс разработки и тестирования схем частотного синтеза. Удобство использования и гибкие настройки делают эту оценочную плату отличным выбором для различных высокочастотных приложений.
