ESD224EVM

EVAL MODULE FOR ESD224

Общее описание

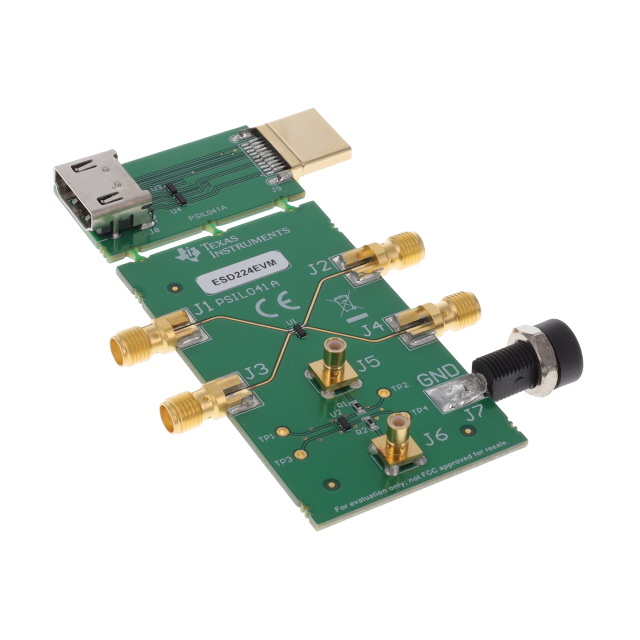

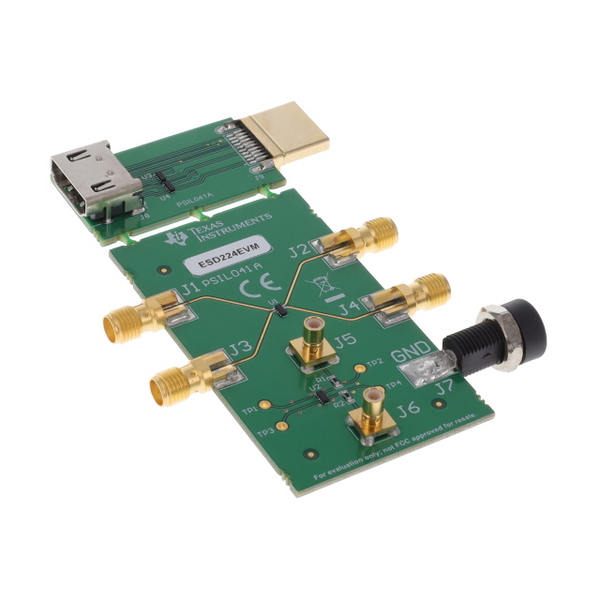

Модуль оценки ESD224 (ESD224EVM) от Texas Instruments представляет собой платформу для тестирования и оценки компонентов защиты от электростатических разрядов (ЭСР). Модуль включает в себя транзистор для подавления напряжений (TVS) на базе ESD224, который предназначен для защиты электронных устройств от повреждений, вызванных электростатическими разрядами и временными перенапряжениями.

Преимущества

• Эффективная защита: Высокая эффективность в подавлении ЭСР и временных перенапряжений.
• Простота использования: Легкость интеграции и тестирования в различных схемах.
• Компактность: Малые размеры модуля позволяют использовать его в ограниченных пространством устройствах.
• Высокая производительность: Широкий диапазон рабочих температур и высокое рабочее напряжение.

Недостатки

• Сложности с интеграцией в некоторые схемы: Возможна необходимость дополнительных компонентов для обеспечения максимальной защиты.
• Ограничения по мощности: Некоторые приложения могут требовать защиты с более высокими мощностями.

Типовое использование

• Защита интерфейсов: Используется для защиты различных интерфейсов, таких как USB, HDMI, и Ethernet от повреждений, вызванных ЭСР.
• Мобильные устройства: Применяется в мобильных телефонах, планшетах и других портативных устройствах.
• Промышленные применения: Использование в промышленной автоматике и контролирующих системах для защиты чувствительных компонентов.

Рекомендации по применению

• Прямое подключение: Рекомендуется прямое подсоединение модуля к защищаемым линиям.
• Правильное заземление: Обеспечение надежного заземления для эффективной защиты.
• Место установки: Инсталляция как можно ближе к защищаемым компонентам для минимизации воздействия ЭСР.

Основные технические характеристики

• Рабочее напряжение: до 5.5 В
• Время отклика: меннее 1 нс
• Ёмкость: менее 1 нФ при 1 МГц
• Рабочая температура: -40°C до +125°C
• Корпус: SOT (Small Outline Transistor)

Возможные аналоги

• Littelfuse PESD5V0S1UL: Альтернатива для защиты низковольтных линий.
• ON Semiconductor ESD9X3.3ST5G: Другой вариант для защиты от ЭСР с аналогичными характеристиками.

Модуль ESD224EVM представляет собой идеальное решение для разработки и тестирования схем, требующих защиты от электростатических разрядов, обеспечивая высокую надежность и простоту интеграции.
