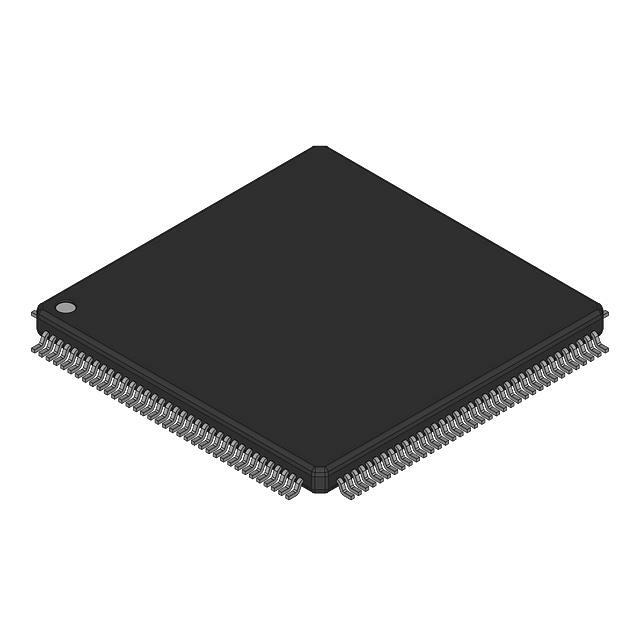

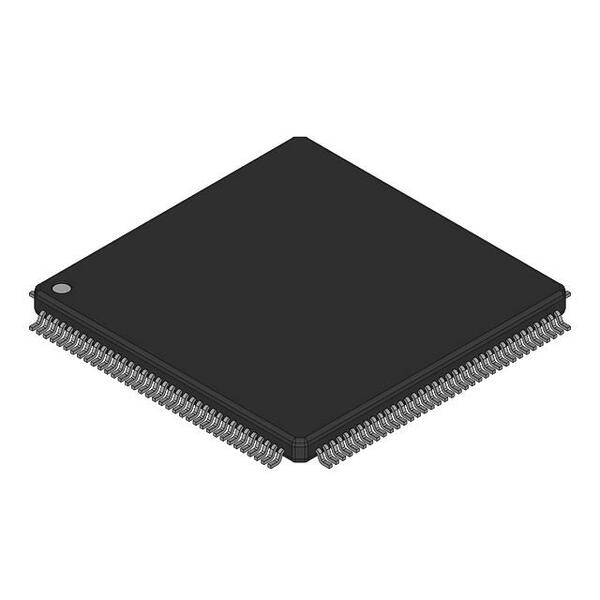

EPM7256ATC144-7

EPM7256ATC144-7 от ALTERA

Общее описание: EPM7256ATC144-7 — это сложное программируемое логическое устройство (CPLD) из семейства MAX® 7000A компании Altera (ныне часть Intel). Это универсальный и мощный программируемый логический чип, предназначенный для реализации цифровых схем высокой степени интеграции.

Преимущества:

• Высокая скорость работы: Максимальная задержка передачи данных составляет всего 7.5 нс, что обеспечивает быструю обработку сигналов.
• Большое количество макроячеек: Обеспечивает гибкость и возможности для проектирования сложной логики.
• Интеграция системы: Поддержка встроенных систем программирования (ISP), что облегчает процесс перепрограммирования устройства.
• Энергоэффективность: Операционный диапазон напряжений от 3.0V до 3.6V позволяет снизить потребление энергии.
• Широкий диапазон рабочих температур: Поддерживает работу от 0°C до 70°C, что подходит для большинства коммерческих применений.

Недостатки:

• Устаревшая технология: CPLD семейства MAX® 7000A может быть не таким производительным и экономичным как современные FPGA и другие программируемые логические устройства.
• Ограниченное количество логических элементов: В некоторых сложных проектах может потребоваться больше ресурсов, чем доступно в данном устройстве.

Типовое использование:

• Интерфейсные контроллеры
• Системы управления цифровыми сигналами
• Преобразователи протоколов
• Логические узлы и модули синхронизации
• Управление сигналами в встраиваемых системах

Рекомендации по применению:

• Используйте это устройство в приложениях, требующих надежной производительности и быстрого времени отклика.
• Обеспечьте надлежащую изоляцию от электромагнитных помех (EMI) в целях повышения надежности работы схем.
• Продумывайте маршрутизацию сигналов и питание для минимизации шума и перекрестных помех.

Основные технические характеристики:

• Максимальная задержка: 7.5 нс
• Диапазон напряжений питания: 3.0V ~ 3.6V
• Количество логических элементов/блоков: 16
• Количество макроячеек: 256
• Количество логических ворот: 5000
• Количество вывода I/O: 120
• Температурный диапазон работы: 0°C ~ 70°C
• Тип корпуса: Surface Mount
• Корпус/кейс: 144-LQFP
• Поставка корпусного устройства: 144-TQFP (20x20)

Возможные аналоги:

• ATF1508AS-10AC100 от Microchip Technology
• XC95288XL-10TQG144C от Xilinx
• LC4032V-10TN48C от Lattice Semiconductor

Это описание должно помочь вам понять основные характеристики и применение EPM7256ATC144-7, а также выбрать наиболее подходящий аналог, если это необходимо.
