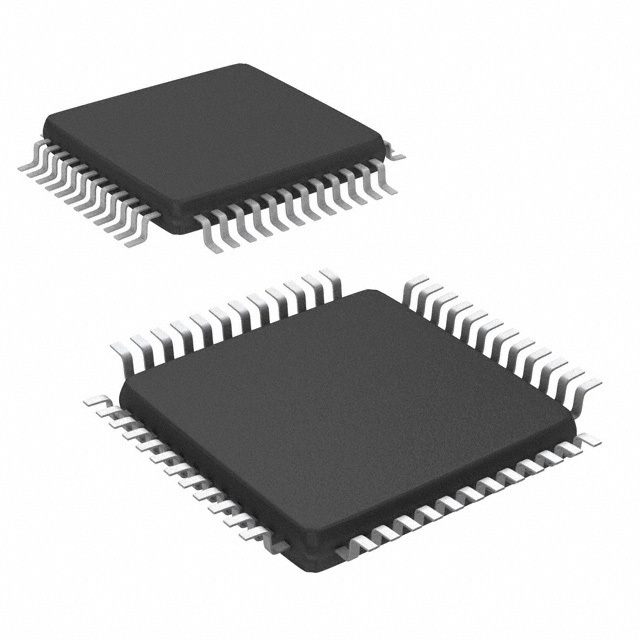

DS99R103TVS/NOPB

DS99R103TVS/NOPB от Texas Instruments

Общее описание

DS99R103TVS/NOPB — это высокоскоростной сереализатор от компании Texas Instruments, используемый для преобразования параллельного цифрового сигнала в последовательный FPD-Link интерфейс. Он предназначен для передачи данных с низким уровнем электромагнитных помех (EMI), применяемых в широком диапазоне приложений, от бытовой электроники до индустриальных решений.

Преимущества

• Высокая скорость передачи данных: Поддержка до 960 Мбит/с позволяет использовать устройство в системах с высокими требованиями к скорости передачи данных.
• Низкий уровень электромагнитных помех: Использование LVDS (Low-Voltage Differential Signaling) технологии обеспечивает высокую устойчивость к внешним помехам.
• Компактный размер: Поставляется в корпусе TQFP (7x7 мм), что облегчает интеграцию в существующие схемные решения.
• Широкий диапазон рабочих температур: -40°C до +85°C.

Недостатки

• Чувствительность к ESD: Требуется дополнительная защита от электростатических разрядов.
• Сложность интеграции: Необходимы специальные знания для правильного применения в схеме.

Типовое использование

• Автомобильная электроника: Подключение камер заднего вида и мультимедийных систем.
• Промышленные приложения: Мониторинг и управление технологическими процессами.
• Медицинское оборудование: Передача данных от диагностического оборудования.
• Потребительская электроника: Телевизоры высокой четкости и игровые консоли.

Рекомендации по применению

• Питание: Обеспечьте стабильное напряжение питания в диапазоне 3.0V ~ 3.6V для надежной работы.
• Трассировка: При проектировании PCB (печатной платы), уделите внимание правильной трассировке линий LVDS для минимизации помех.
• Температурный режим: Убедитесь в работе устройства в температурном диапазоне -40°C до +85°C.

Основные технические характеристики

• Функциональность: Serializer
• Скорость передачи данных: До 960 Мбит/с
• Тип входа: LVCMOS
• Тип выхода: FPD-Link, LVDS
• Число входов: 24
• Число выходов: 1
• Напряжение питания: 3.0V ~ 3.6V
• Рабочая температура: -40°C ~ +85°C
• Корпус: 48-TQFP (7x7 мм)

Возможные аналоги

• SN65LVDS86 – также от Texas Instruments, альтернативный сереализатор для приложений с более низкой пропускной способностью.
• MAX9247 – от Maxim Integrated, сереализатор с аналогичными характеристиками для различного спектра применений.

Использование DS99R103TVS/NOPB позволяет значительно упростить проектирование высокоскоростных цифровых систем за счет преобразования параллельного сигнала в последовательный, обеспечивая при этом стабильную и надёжную передачу данных.
