DS92LV2422SQE/NOPB

DS92LV2422SQE/NOPB от Texas Instruments

Общее описание

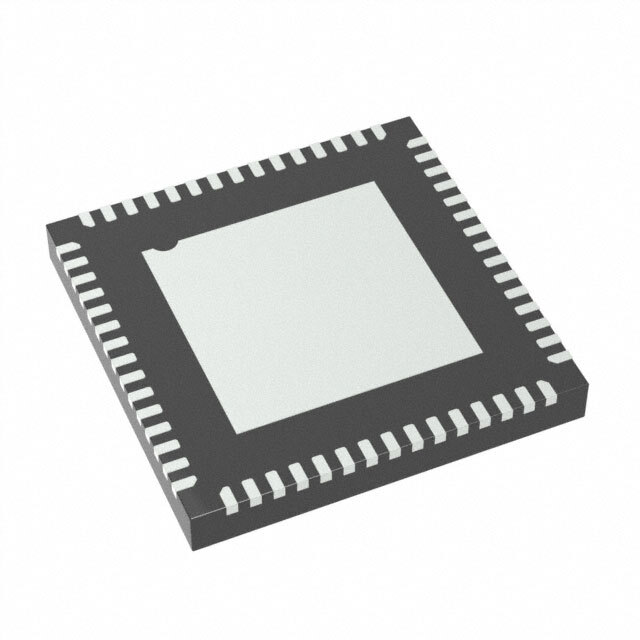

Микросхема DS92LV2422SQE/NOPB от Texas Instruments представляет собой высокоскоростной десериализатор с пропускной способностью 2.1 Гбит/с. Устройство использует технологию Channel Link II и обеспечивает преобразование серийного входного сигнала в 24 параллельные вывода. Микросхема предназначена для применения в системах обработки видео- и аудиосигналов, где требуется высокая скорость передачи данных и надежность.

Преимущества

• Высокая скорость передачи данных: до 2.1 Гбит/с.
• Низкое энергопотребление: оптимально подходит для энергоэффективных приложений.
• Удобство монтажа: компактный корпус 60-WQFN (9x9 мм) для поверхностного монтажа (SMD).
• Широкий рабочий диапазон температур: подходит для использования в промышленных условиях.

Недостатки

• Сложность в интеграции: требует грамотного проектирования и настройки для оптимальной работы.
• Высокая стоимость: по сравнению с более простыми решениями, может быть дороже.

Типовое использование

• Аудио/видео системы: профессиональное оборудование для обработки и передачи данных.
• Автомобильные информационно-развлекательные системы: высокоскоростная передача данных внутри автомобиля.
• Системы безопасности: камеры слежения и видеонаблюдения с высококачественной передачей изображения.

Рекомендации по применению

• Питание: рекомендуется стабилизированное питание в диапазоне 1.71V - 1.89V и 3V - 3.6V.
• Дизайн печатной платы: следует уделить внимание разводке для минимизации помех и обеспечения целостности сигнала.
• Теплоотвод: использовать соответствующее охлаждение для поддержания температуры внутри рабочего диапазона.

Основные технические характеристики

• Скорость передачи данных: 2.1 Гбит/с
• Входы: 1 канал (тип Channel Link II, CML)
• Выходы: 24 канала (тип Channel Link II, LVCMOS)
• Напряжение питания: 1.71V - 1.89V, 3V - 3.6V
• Температура эксплуатации: -40°C ~ 85°C
• Корпус: 60-WQFN (9x9 мм)

Возможные аналоги

• DS92LV2422: аналогичная модель с близкими характеристиками.
• SN75LVDS84DGG от Texas Instruments: альтернативный десериализатор с похожей функциональностью.

Заключение

Микросхема DS92LV2422SQE/NOPB от Texas Instruments является мощным и надежным решением для высокоскоростной десериализации данных. Она идеально подходит для применения в сложных аудио и видеосистемах, где важна высокая скорость и надежность передачи данных.
