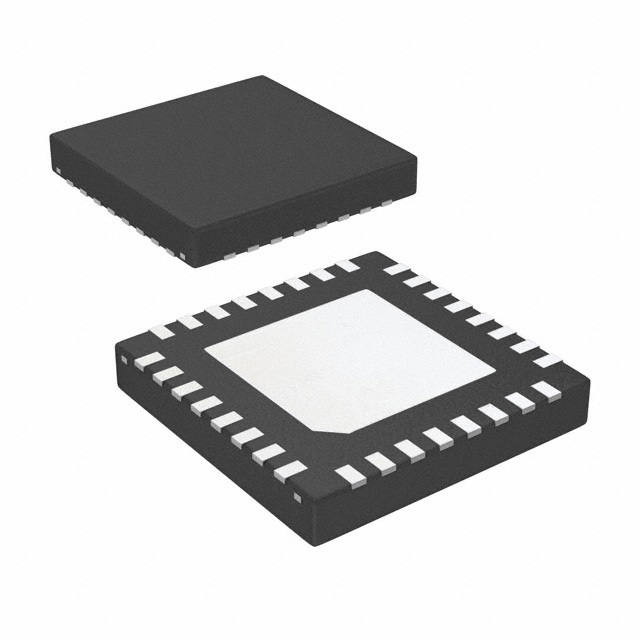

DS91M040TSQE/NOPB

DS91M040TSQE/NOPB от Texas Instruments

Общее описание

DS91M040TSQE/NOPB – это высокопроизводительный полудуплексный LVDS трансивер от компании Texas Instruments. Данный компонент обеспечивает передачу данных на скорости до 250 Мбит/с по каждой линии. Трансивер предназначен для использования в различных промышленных и коммерческих приложениях, где требуется надежная и быстрая передача данных.

Преимущества

• Высокая скорость передачи данных: до 250 Мбит/с
• Широкий диапазон напряжений питания: от 3 В до 3.6 В
• Компактный корпус: 32-WQFN (5 мм x 5 мм), что позволяет сэкономить место на печатной плате
• Широкий температурный диапазон: от -40°C до +85°C, что делает его подходящим для различных условий эксплуатации

Недостатки

• Требует внешних компонентов: для полноценной работы необходимы дополнительные резисторы и конденсаторы
• Полудуплексная передача: не позволяет одновременно отправлять и получать данные на одной линии

Типовое использование

• Системы передачи данных на большие расстояния
• Информационные системы и телекоммуникации
• Промышленные и коммерческие системы автоматизации
• Оборудование для измерений и контроля

Рекомендации по применению

• Используйте соответствующие схемы развязки питания: для обеспечения стабильной работы трансивера
• Следите за правильной разводкой платы: минимизируйте длину соединительных трасс и проводите их параллельно для лучшего согласования импеданса
• Обеспечьте хорошее тепловыделение: предусмотрите теплоотвод и вентиляцию для управления температурой

Основные технические характеристики

• Протокол: LVDS
• Количество драйверов/приёмников: 4/4
• Режим работы: Полудуплекс
• Максимальная скорость передачи данных: 250 Мбит/с
• Напряжение питания: 3 В ~ 3.6 В
• Рабочий температурный диапазон: от -40°C до +85°C
• Тип монтажа: Поверхностный монтаж (SMT)
• Корпус / упаковка: 32-WFQFN (5x5 мм)
• Пакет поставщика: 32-WQFN

Возможные аналоги

• DS90LV012A: приемный буфер от Texas Instruments с аналогичными характеристиками.
• SN65LVDS047: драйвер LVDS от Texas Instruments с немного другими параметрами по скорости передачи данных.

DS91M040TSQE/NOPB – это мощный и надежный компонент для высокоскоростной передачи данных в различных приложениях. Его использование позволяет улучшить производительность и надежность систем, где критично важны скорость и качество передачи данных.
