DS90UR906QSQE/NOPB

DS90UR906QSQE/NOPB от Texas Instruments

Общее описание

DS90UR906QSQE/NOPB от компании Texas Instruments — это высокопроизводительный десериализатор с пропускной способностью до 1.82 Гбит/с. Этот компонент особенно хорошо подходит для автомобильных систем, систем передачи данных, а также для различных промышленных и потребительских приложений, требующих надежной и быстрой передачи данных.

Преимущества

• Высокая пропускная способность: 1.82 Гбит/с обеспечивает быстрое и эффективное передача данных.
• Надежность: Продукт проходит квалификацию по стандарту AEC-Q100, что делает его подходящим для автомобильного применения.
• Широкий диапазон рабочих напряжений: Поддержка напряжений от 1.71V до 1.89V и от 3V до 3.6V.
• Компактность: Корпус WQFN-60 (9x9 мм) обеспечивает меньшие габариты для удобного монтажа на печатные платы.

Недостатки

• В том числе стоимость: Такие компоненты с высокими характеристиками могут быть дороже других аналогов.
• Сложность интеграции: Требуется тщательное проектирование и настройка для достижения оптимальной производительности.

Типовое использование

• Автомобильные системы: Infotainment-системы, камеры заднего вида, системы помощи водителю.
• Промышленные системы: Передача данных в производственных и автоматизированных системах.
• Потребительская электроника: HD камеры, устройства передачи данных, а также другие мультимедиа системы.

Рекомендации по применению

• Тщательное проектирование питания: Необходимо обеспечить стабильное напряжение питания в диапазоне 1.71V ~ 1.89V и 3V ~ 3.6V для надежной работы.
• Тепловое управление: Учитывайте тепловое управление для правильного рассеивания тепла, особенно при высоких нагрузках.
• Защита от электромагнитных помех: Следует соблюдать все меры по экранированию и минимизации электромагнитных помех при проектировании схемы.

Основные технические характеристики

• Пропускная способность: 1.82 Гбит/с
• Тип входа: FPD-Link II, LVDS
• Тип выхода: LVCMOS
• Количество входов: 1
• Количество выходов: 24
• Напряжение питания: 1.71V ~ 1.89V, 3V ~ 3.6V
• Диапазон рабочих температур: -40°C ~ 105°C (TA)

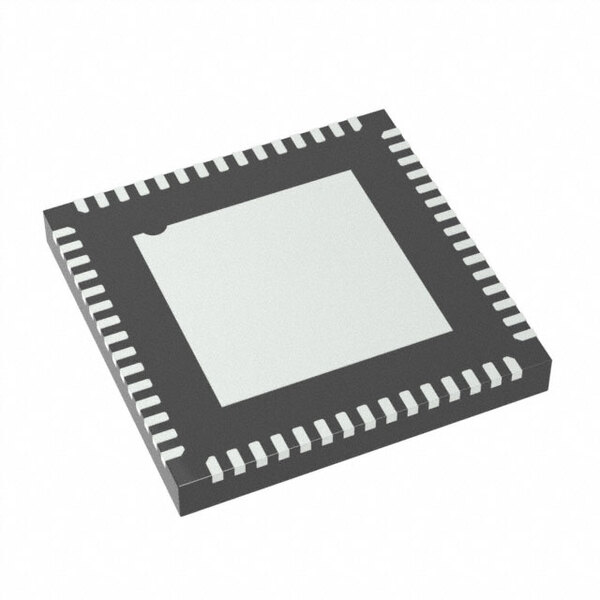

• Корпус: 60-WQFN (9x9 мм)

Возможные аналоги

• MAX9278A от Maxim Integrated: Также подходит для автомобильных приложений с пропускной способностью до 1.5 Гбит/с.
• SN65LVDS32 от Texas Instruments: CMOS приемник данных, подходящий для различных приложений передачи данных.
• ADV7482 от Analog Devices: Серия чипов для автомобильных и промышленных применений с различными типами входов-выходов.

Заключение

DS90UR906QSQE/NOPB представляет собой высококачественное решение для быстрого и надежного десериализации данных в широком спектре приложений. Будь то автомобили, промышленные системы или потребительская электроника, этот компонент обеспечит высокую производительность и надежность работы.
