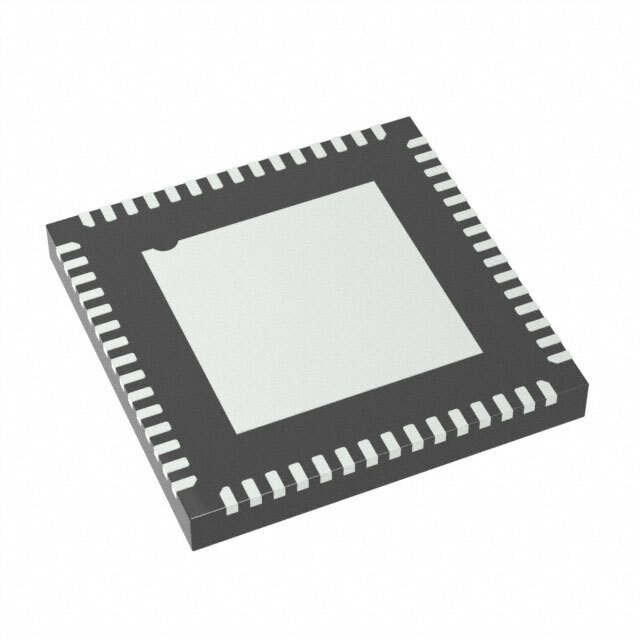

DS90UB926QSQE/NOPB от Texas Instruments

Общее описание

DS90UB926QSQE/NOPB - это десериализатор от компании Texas Instruments, предназначенный для преобразования высокоскоростных последовательных данных в параллельные. Этот компонент специально разработан для автомобильных приложений и поддерживает интерфейс FPD-Link III, обеспечивая скорость передачи данных до 2.975 Гбит/с. Устройство поддерживает один вход и имеет 24 LVCMOS выхода, что делает его идеальным для использования в дисплейных системах транспортных средств.

Преимущества

• Высокая скорость передачи данных: до 2.975 Гбит/с.
• Наличие 24 параллельных выходов: обеспечивает удобство интеграции с различными устройствами.
• Надежность и долговечность: соответствие стандарту AEC-Q100 делает устройство подходящим для автомобильных применений.
• Широкий диапазон рабочих температур: от -40°C до 105°C, что позволяет использовать компонент в самых разнообразных условиях.

Недостатки

• Сложность интеграции: для оптимальной работы может потребоваться тщательная настройка и конфигурация.
• Зависимость от источников питания: необходимо стабильное питание в диапазонах 1.71В ~ 1.89В и 3В ~ 3.6В.

Типовое использование

• Автомобильные дисплейные системы: подключение дисплеев и панелей приборов.
• Информационно-развлекательные системы: передача видео и аудиоданных.
• Камеры заднего вида и системы ADAS: обработка и передача видеосигналов от камер.

Рекомендации по применению

• Поддерживайте стабильные условия питания и корректное заземление для предотвращения сбоев и ошибок в передаче данных.
• Используйте подходящий коннектор и проверенные кабели для интерфейса FPD-Link III, чтобы обеспечить высокую скорость и надежность передачи данных.
• Обратите внимание на тепловые характеристики устройства и обеспечьте соответствующее охлаждение в случае необходимости.

Основные технические характеристики

• Скорость передачи данных: до 2.975 Гбит/с
• Тип входного интерфейса: FPD-Link III, LVDS
• Тип выходного интерфейса: LVCMOS
• Количество входов: 1
• Количество выходов: 24
• Напряжение питания: 1.71В ~ 1.89В, 3В ~ 3.6В
• Температурный диапазон: от -40°C до 105°C
• Монтаж: Поверхностный (SMD)
• Корпус: 60-WQFN (9x9)

Возможные аналоги

• DS90UB928Q-Q1 от Texas Instruments: схожий десериализатор с несколькими дополнительными функциями.
• MAX9278AGTM/V+ от Maxim Integrated: аналогичный десериализатор для автомобильных приложений.
• THC63LVDM83D от Thine Electronics: десериализатор с аналогичной функциональностью, однако с меньшей скоростью передачи данных.

DS90UB926QSQE/NOPB представляет собой высокопроизводительное и надежное решение для автомобильных систем передачи данных, что делает его идеальным выбором для современных транспортных средств.
