DS90UB921TRHSRQ1

DS90UB921TRHSRQ1 от Texas Instruments

Общее описание:

DS90UB921TRHSRQ1 – это высокопроизводительный серилизатор производства компании Texas Instruments, предназначенный для передачи видео данных с разрешением до 720p через интерфейс FPD-Link III или LVDS. Этот компонент обеспечивает высокую скорость передачи данных до 3.36 Гбит/с и может использоваться в автомобильных и промышленных приложениях.

Преимущества:

• Поддержка высокоскоростной передачи данных до 3.36 Гбит/с
• Автомобильный стандарт качества AEC-Q100
• Широкий диапазон рабочих температур (-40°C ~ 105°C)

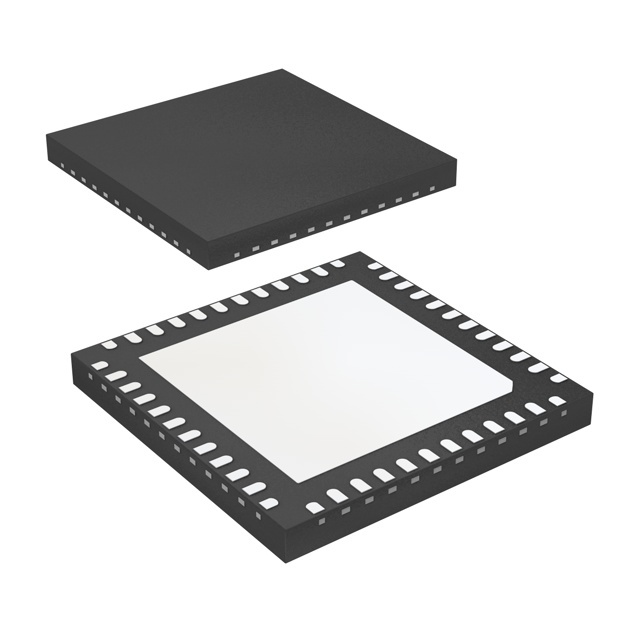

• Компактный корпус 48-WQFN (7x7 мм)
• Поддержка интерфейсов FPD-Link III и LVDS

Недостатки:

• Требует тщательной настройки и разработки печатной платы для обеспечения максимальной производительности
• Ограниченное количество выходов (один выход)

Типовое использование:

• Автомобильные информационно-развлекательные системы
• Камеры заднего вида и системы кругового обзора
• Проекторы и дисплеи
• Системы для передачи данных в промышленных условиях

Рекомендации по применению:

• Используйте высококачественные материалы для печатных плат и соединительных кабелей для минимизации потерь сигнала.
• При проектировании печатной платы соблюдайте рекомендуется Texas Instruments обеспечение надежного заземления и развязки сигналов.
• Убедитесь в достаточной вентиляции и охлаждении компонента в условиях высоких температур.

Основные технические характеристики:

• Функция: Серилизатор
• Скорость передачи данных: 3.36 Гбит/с
• Входной тип: LVCMOS
• Выходной тип: FPD-Link III, LVDS
• Количество входов: 24
• Количество выходов: 1
• Напряжение питания: 3 В ~ 3.6 В
• Диапазон рабочих температур: -40°C ~ 105°C (TA)
• Качество: Автомобильное, AEC-Q100
• Тип монтажа: Поверхностный монтаж
• Корпус/Пакет: 48-WQFN (7x7 мм)

Возможные аналоги:

• DS90UB913Q-Q1 от Texas Instruments
• MAX9271GTM/V+ от Maxim Integrated
• THS8200IPHP от Texas Instruments

Использование DS90UB921TRHSRQ1 от Texas Instruments позволит реализовать стабильную и высокоскоростную передачу данных в сложных условиях, обеспечивая надежность и высокое качество автомобильных систем и промышленных приложений.
