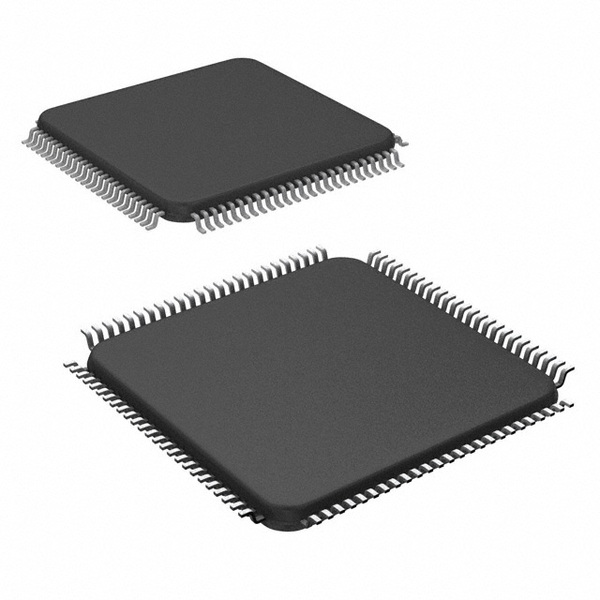

DS90CR485VS/NOPB

DS90CR485VS/NOPB

Общее описание

DS90CR485VS/NOPB – это высокоскоростной серийный передатчик (serializer) производства Texas Instruments, который используется для преобразования параллельных данных в последовательный сигнал. Этот компонент идеально подходит для приложений, требующих высокой пропускной способности и надежной передачи данных, таких как дисплейные интерфейсы.

Преимущества

• Высокая скорость передачи данных: До 6.384 Гбит/с, что позволяет обеспечивать быструю и эффективную передачу информации.
• Поддержка множества входных каналов: 48 бит на входе, что увеличивает гибкость применения.
• Энергетическая эффективность: Рабочее напряжение питания в диапазоне от 2.37В до 3.46В, что позволяет снизить энергопотребление.

Недостатки

• Температурные ограничения: Рабочий температурный диапазон от -10°C до 70°C, что может ограничить использование в экстремальных условиях.
• Поверхностный монтаж: Требуется специальное оборудование для пайки и установки компонентов.

Типовое использование

• Дисплейные интерфейсы: Передача данных между графическими процессорами и дисплеями.
• Камеры и сенсоры: Соединение высокоскоростных камер и сенсорных систем с процессорами обработки данных.
• Системы связи и телекоммуникации: Высокоскоростные каналы передачи данных.

Рекомендации по применению

• Выбор источника питания: Убедитесь, что источник питания соответствует рабочему диапазону напряжений компонента.
• Компоновка схемы: Разместите компонент так, чтобы минимизировать длину высокоскоростных дорожек и предотвратить помехи.
• Теплоотвод: Обратите внимание на требования к теплоотведению, особенно при работе на максимальной скорости передачи данных.

Основные технические характеристики

• Функция: Serializer
• Скорость передачи данных: До 6.384 Гбит/с
• Тип входов: LVCMOS, LVTTL
• Тип выходов: LVDS
• Количество входов: 48
• Количество выходов: 8
• Напряжение питания: 2.37В ~ 3.46В
• Рабочая температура: -10°C ~ 70°C
• Монтаж: Поверхностный монтаж
• Корпус: 100-TQFP (14x14)

Возможные аналоги

• DS90CR485AMTD/NOPB от Texas Instruments
• SN75LVDS048D от Texas Instruments
• ADV7123KRUZ от Analog Devices

Этот компонент предлагает высокую производительность и гибкость для различных применений, что делает его отличным выбором для систем, требующих надежной и быстрой передачи данных.
