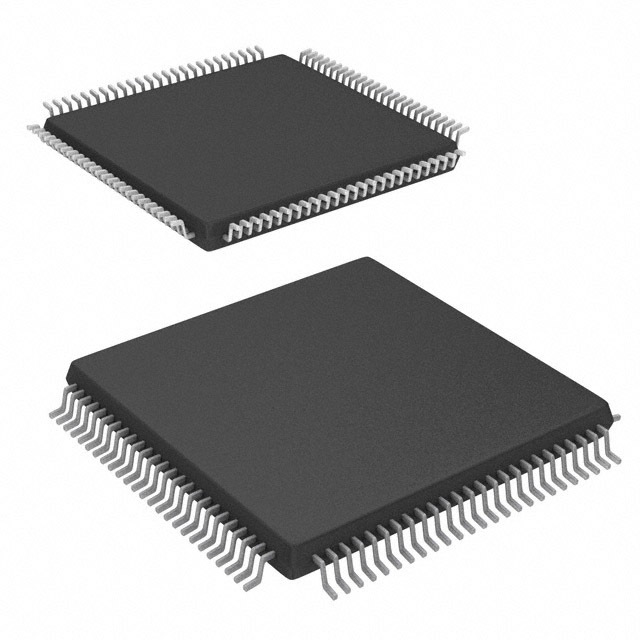

DS90CR483VJDX/NOPB

Описание DS90CR483VJDX/NOPB от Texas Instruments

Общее описание

DS90CR483VJDX/NOPB от Texas Instruments — это высокоскоростной сериализатор, предназначенный для преобразования параллельных данных в последовательный формата LVDS. Основное применение данного чипа — упрощение подключения и сокращение количества сигналов в многопроводных соединениях. Он поддерживает до 48 входных каналов CMOS/TTL и представляет их в 8 выходных каналах LVDS.

Преимущества

• Высокая скорость передачи данных: до 5,38 Гбит/с, что позволяет использовать данный чип в широкополосных приложениях.
• Снижение количества проводов: может значительно уменьшить количество проводников, требуемых для передачи большого объема данных, что упрощает проектирование и уменьшает стоимость производства.
• Низкие электромагнитные излучения: использование технологии LVDS снижает электромагнитные излучения и повышает устойчивость к помехам.
• Широкий температурный диапазон: от -10°C до 70°C, что делает его подходящим для различных промышленных применений.

Недостатки

• Ограниченная поддержка температур: не подходит для экстремально низких или высоких температурных условий, например, северные или пустынные регионы.
• Устаревшая модель: не рекомендуется для новых разработок, так как существует более современные аналоги.

Типовое использование

• Дисплеи: используется в дисплейных системах для передачи видеоданных от контроллера к дисплею.
• Телекоммуникационное оборудование: применяется в системах передачи данных на высоких скоростях.
• Системы безопасности: может быть использован в интеллектуальных системах видеонаблюдения.
• Автомобильная электроника: благодаря сертификации AEC-Q100 может использоваться в автомобильной электронике.

Рекомендации по применению

• Правильное питание: использовать источник питания с напряжением 3V ~ 3.6V для стабильной работы.
• Экранирование: для снижения уровня электромагнитных помех и повышения устойчивости к внешним воздействиям рекомендуется использовать экранированные кабели и дополнительные меры защиты.
• Прохождение квалификационного тестирования: в случае применения в критически важных системах необходимо пройти квалификационные тесты в соответствии с требованиями заказчика.

Основные технические характеристики

• Скорость передачи данных: 5,38 Гбит/с
• Количество входов: 48 (CMOS/TTL)
• Количество выходов: 8 (LVDS)
• Напряжение питания: 3V ~ 3.6V
• Температурный диапазон: -10°C ~ 70°C (TA)
• Монтаж: Поверхностный (100-TQFP, 14x14 мм)
• Автомобильный класс: AEC-Q100

Возможные аналоги

• Texas Instruments DS90CR484ATVS/NOPB: улучшенная версия с более широкими температурными характеристиками.
• Maxim Integrated MAX9248: аналогичный по функциональности сериализатор, поддерживающий более высокие скорости передачи данных.

Заключение

DS90CR483VJDX/NOPB от Texas Instruments — это надежное решение для сериализации параллельных данных, особенно в областях, где требуется высокая скорость передачи и низкое электромагнитное излучение. Хотя это устройство уже не рекомендуется для новых разработок, оно все еще может найти применение в различных зрелых продуктах и системах.
