DS89C430-ENL+

DS89C430-ENL+

Описание

DS89C430-ENL+ — это высокопроизводительный 8-разрядный микроконтроллер семейства 8051, разработанный компанией Analog Devices / Maxim Integrated. Он оснащен 16 КБ флэш-памяти и работает на частоте до 33 МГц. Он также включает встроенные периферийные устройства, такие как таймеры и контроль питания.

Преимущества

• Высокая производительность: Микроконтроллер работает на частоте до 33 МГц, что позволяет выполнять больше инструкций за единицу времени.
• Встроенная флэш-память: Наличие 16 КБ встроенной флэш-памяти позволяет хранить программный код и данные напрямую на микроконтроллере.
• Множество периферийных устройств: Включает в себя такие функции, как Power-Fail Reset и сторожевой таймер (WDT).

Недостатки

• Ограниченный объем памяти: Хотя 16 КБ флэш-памяти достаточно для многих приложений, он может быть недостаточным для программ, требующих большого объема данных.
• Напряжение питания: Микроконтроллер требует напряжения питания в диапазоне от 4.5В до 5.5В, что может быть неудобно в некоторых приложениях с низким энергопотреблением.

Типовое использование

• Промышленная автоматика: Управление производственными процессами и оборудование.
• Электронные устройства потребительского рынка: Разработка различных гаджетов и электроники.
• Встроенные системы: Компактные системы управления в робототехнике и автомобилестроении.

Рекомендации по применению

• Для стабильной работы рекомендуется использовать внешний генератор на 33 МГц.
• Убедитесь, что питание устройства находится в допустимом диапазоне (4.5В - 5.5В).
• При разработке учитывайте возможность использования сторожевого таймера для повышения надежности системы.

Основные технические характеристики

• Процессор: 8051 ядро
• Размер ядра: 8 бит
• Частота: до 33 МГц
• Память программ: 16 КБ флэш-памяти
• Размер ОЗУ: 1КБ x 8
• Количество входов/выходов: 32
• Напряжение питания: 4.5В ~ 5.5В
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж

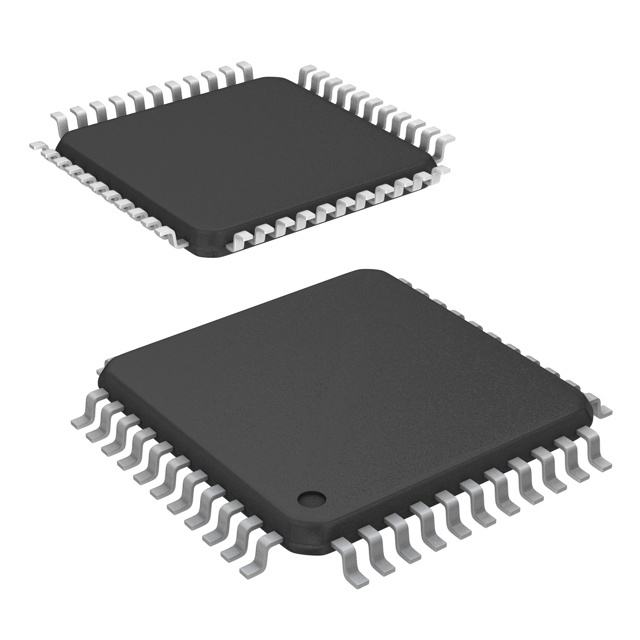

• Корпус: 44-TQFP (10x10 мм)

Возможные аналоги

• AT89C51RC2-IM: Альтернатива от компании Microchip Technology (бывший Atmel) с аналогичными характеристиками.
• PIC18F452-I/PT: Микроконтроллер от Microchip с аналогичным объемом памяти и близкой частотой работы.

Заключение

DS89C430-ENL+ — это надежный и производительный микроконтроллер, подходящий для широкого круга применений, требующих высокой скорости обработки и множественных периферийных возможностей.
