DS80PCI810NJYT

DS80PCI810NJYT от Texas Instruments

Общее описание

DS80PCI810NJYT — это 8-канальный буфер (ReDriver) PCI Express® от компании Texas Instruments, предназначенный для повышения качества сигнала в высокоскоростных интерфейсах. Он поддерживает скорости передачи данных до 8 Гбит/с и обеспечивает повторение и усиление сигналов для уменьшения деградации и улучшения целостности сигнала при больших расстояниях или в сложных топологиях соединений.

Преимущества

• Высокая производительность: Обеспечивает скорость передачи данных до 8 Гбит/с.
• Низкое энергопотребление: Рабочее напряжение 2.5V ~ 3.3V при токе потребления 220 мА.
• Компактный размер: Поставляется в компактном корпусе 54-WQFN (10x5.5), что идеально подходит для использования в ограниченном пространстве.
• Повышенная целостность сигнала: Улучшает качество сигнала, уменьшая его деградацию и ошибки передачи.
• Широкий температурный диапазон: Работает в диапазоне температур от -40°C до 85°C, что делает его подходящим для различных условий эксплуатации.

Недостатки

• Сложность в установке: Требует высокоточного монтажа из-за малого размера корпуса.
• Чувствительность к условиям эксплуатации: Необходима хорошая система охлаждения и стабилизации напряжения для качественной работы.

Типовое использование

• Серверные системы и дата-центры
• Высокопроизводительные вычислительные системы
• PCI Express® системы хранения данных
• Сетевое оборудование и маршрутизаторы

Рекомендации по применению

• Обеспечьте качественное охлаждение: Для поддержания оптимальной работы устройства.
• Используйте качественные источники питания: Стабилизированные источники для минимизации шумов и колебаний напряжения.
• Проверяйте соединения: Убедитесь, что все соединения выполнены точно и без ошибок, чтобы избежать проблем с сигналом.

Основные технические характеристики

• Тип: Буфер, ReDriver
• Применение: PCI Express®
• Входной сигнал: CML
• Выходной сигнал: CML
• Максимальная скорость передачи данных: 8 Гбит/с
• Количество каналов: 8
• Время задержки: 80 пс
• Ёмкость входа: 5 пФ
• Напряжение питания: 2.5V ~ 3.3V
• Ток потребления: 220 мА
• Диапазон рабочих температур: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (SMT)

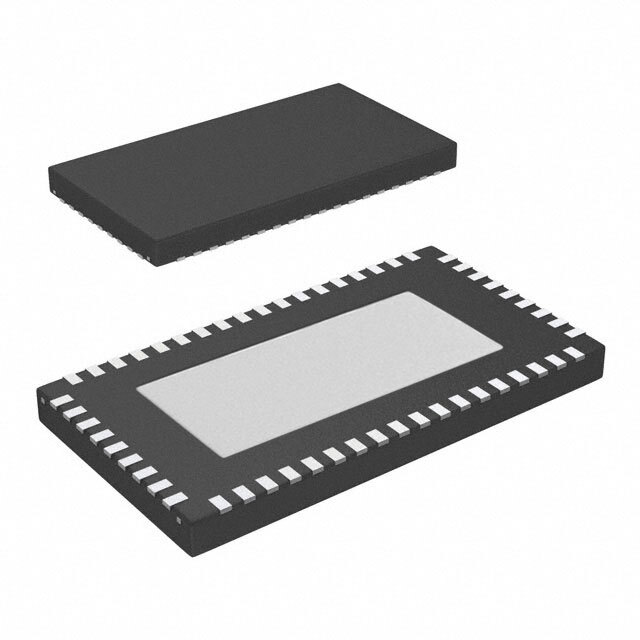

• Корпус: 54-WQFN (10x5.5)

Возможные аналоги

• PI3EQX8802B от Diodes Incorporated
• SY88053L от Microchip Technology
• PTN36043A от NXP Semiconductors

DS80PCI810NJYT от Texas Instruments является надежным компонентом для улучшения сигнальных характеристик в высокоскоростных системах на базе PCI Express®, обеспечивая высокую производительность и гибкость в проектировании.
