DS80PCI800SQE/NOPB

DS80PCI800SQE/NOPB от Texas Instruments

Общее описание

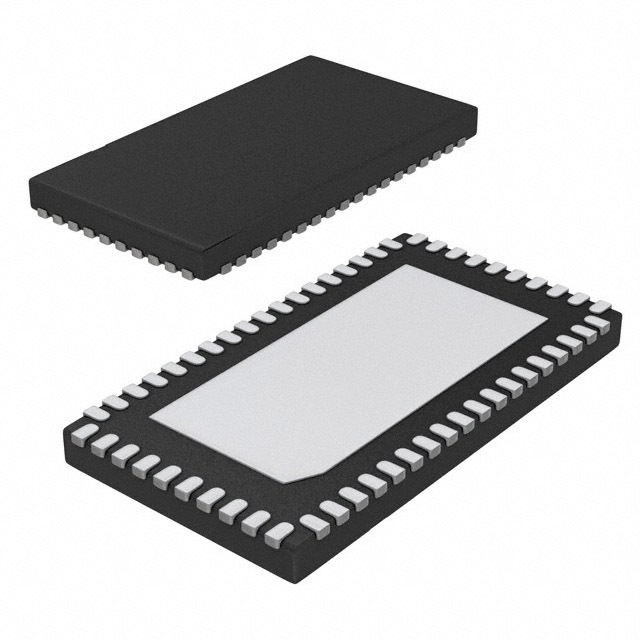

DS80PCI800SQE/NOPB - это 8-канальный редрайвер (ReDriver) и усилитель-буфер от компании Texas Instruments. Он предназначен для интерфейсов PCI-Express (PCIe) и способен обрабатывать данные с максимальной скоростью до 8 Гбит/с. Этот чип выполнен в компактном корпусе 54-WQFN (10x5.5), позволяющем использовать его в различных высокопроизводительных приложениях, где важны малые размеры и высокая скорость передачи данных.

Преимущества

• Высокая скорость передачи данных: Поддержка скорости до 8 Гбит/с позволяет использовать этот чип в современных высокоскоростных интерфейсах.
• Небольшие размеры: Компактный корпус 54-WQFN позволяет интегрировать чип в ограниченное пространство.
• Надежная работа: Обеспечивает стабилизацию и усиление сигналов, что улучшает надежность передачи данных.
• Широкий диапазон рабочих температур: Подходит для применения в различных условиях, от -40°C до 85°C.
• Функции коррекции сигнала: Включает входную эквализацию и выходную де-эмфазу для улучшения качества сигнала.

Недостатки

• Относительно сложная схема подключения требует внимательного проектирования для обеспечения корректной работы.

Типовое использование

• Серверы и дата-центры для интерфейсов PCIe.
• Высокоскоростные вычислительные системы.
• Телекоммуникационное оборудование.
• Промышленные автоматизированные системы.

Рекомендации по применению

• Обеспечьте адекватное тепловое управление, чтобы избежать перегрева компонентов.
• Тщательно спроектируйте печатную плату, чтобы минимизировать помехи и обеспечить стабильное питание.
• Используйте соответствующие методы отладки для проверки характеристик сигнала после интеграции чипа в систему.

Основные технические характеристики

• Тип: Буфер, ReDriver
• Максимальная скорость передачи данных: 8 Гбит/с
• Количество каналов: 8
• Входной сигнал: CML
• Выходной сигнал: CML
• Временная задержка: 200 пс
• Кондиционирование сигнала: Входная эквализация, выходная де-эмфаза
• Капацитет входа: 10 пФ
• Напряжение питания: 2.375 В ~ 3.6 В
• Рабочая температура: От -40°C до 85°C
• Монтажный тип: Поверхностный монтаж (SMD)
• Корпус: 54-WQFN (10x5.5)

Возможные аналоги

• DS80PCI102 от Texas Instruments: Поддерживает аналогичные функции, но имеет 2 канала.
• PI3PCIE3415 от Diodes Incorporated: Многохановый PCIe редрайвер.
• MAX14979 от Maxim Integrated: Высокоскоростной мультиплексор для интерфейсов PCIe.

Заключение

DS80PCI800SQE/NOPB от Texas Instruments является мощным и компактным решением для высокоскоростных приложений, требующих надежной передачи данных по интерфейсу PCIe. Благодаря своим характеристикам и широкому диапазону рабочих температур, этот чип подходит для использования в разнообразных системах, от серверов до телекоммуникационного оборудования.
