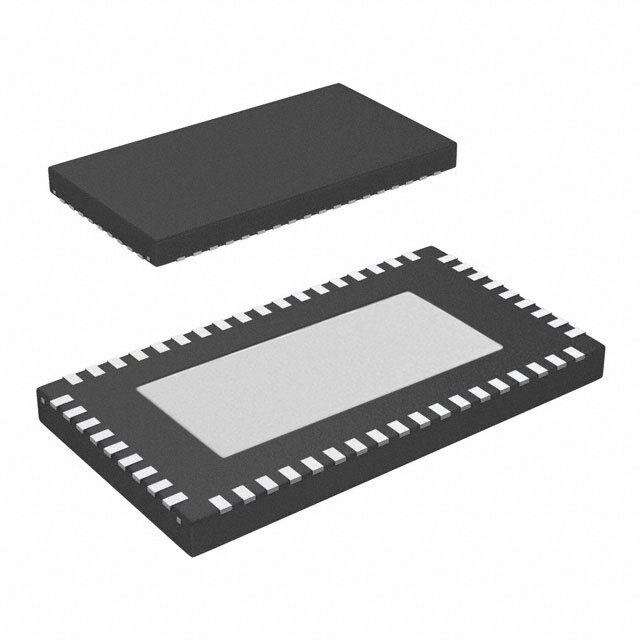

DS80PCI800SQ/NOPB

Описание DS80PCI800SQ/NOPB от Texas Instruments

Общее описание

DS80PCI800SQ/NOPB - это высокопроизводительный 8-канальный ReDriver (регенератор), разработанный компанией Texas Instruments. Он предназначен для использования в высокоскоростных интерфейсах, таких как PCIe, и обеспечивает передачу данных на скорости до 8 Гб/с. Этот компонент улучшает качество сигнала и восстанавливает его амплитуду и форму, что позволяет передавать данные на большие расстояния без существенных искажений.

Преимущества

• Высокая скорость передачи данных: до 8 Гб/с, что делает его идеальным для высокопроизводительных систем.
• Быстрая настройка: функционал Input Equalization и Output De-Emphasis для улучшения сигнала.
• Широкий диапазон питающего напряжения: от 2.375 В до 3.6 В для гибкости в разработке схем.
• Компактный корпус: 54-WQFN площадью всего 10x5.5 мм позволяет оптимизировать место на плате.

Недостатки

• Ограниченная температура эксплуатации: -40°C до 85°C, что может быть недостаточным для некоторых экстремальных условий.
• Зависимость от качественного питания: для работы устройства требуется стабилизированное питание в заданных пределах.

Типовое использование

• PCIe интерфейсы: Улучшение характеристик сигнала в системах с PCIe.
• Сетевые устройства: Повышение качества сигнала в высокоскоростных сетевых соединениях.
• Системы хранения данных: Оптимизация передачи данных в системах хранения.
• Цифровые системы передачи: Использование в различных высокоскоростных цифровых системах передачи данных.

Рекомендации по применению

• Используйте данный ReDriver для проектирования систем с высокоскоростными интерфейсами.
• Учтите необходимость дополнительного охлаждения или радиаторов в системах с высокими тепловыми нагрузками.
• Тщательно планируйте трассировку платы для минимизации электромагнитных помех и потерь в сигналах.

Основные технические характеристики

• Тип устройства: Buffer, ReDriver
• Применение: PCIe
• Входной сигнал: CML
• Выходной сигнал: CML
• Максимальная скорость передачи данных: 8 Гб/с
• Количество каналов: 8
• Задержка сигнала: 200 пс
• Кондиционирование сигнала: Input Equalization, Output De-Emphasis
• Входная емкость: 10 пФ
• Диапазон питающего напряжения: 2.375 В ~ 3.6 В
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж
• Корпус/кейс: 54-WQFN (10x5.5 мм)

Аналоги

• DS80PCI102 от Texas Instruments, с аналогичными характеристиками и возможностями.
• PI2EQX6804A от Diodes Incorporated, поддерживающий похожие функции для PCIe интерфейсов.
• PEX8648 от Broadcom, с дополнительными функциональными возможностями.

Использование DS80PCI800SQ/NOPB от Texas Instruments позволяет разработчикам создавать высокоскоростные и надежные цифровые системы с превосходной производительностью сигнала.
