DS80C390-QNR

DS80C390-QNR от Analog Devices / Maxim Integrated

Общее описание

DS80C390-QNR – это высокопроизводительный 8-битный микроконтроллер на базе архитектуры 8051, разработанный компанией Analog Devices / Maxim Integrated. Он предназначен для применения в широком спектре промышленных и потребительских электронных устройств. Основной особенностью данного микроконтроллера является высокая скорость работы, улучшенная система ввода-вывода и возможность подключения к различным периферийным устройствам.

Преимущества

• Высокая производительность: Работа на частоте до 40 МГц обеспечивает быстрое выполнение команд и операций.
• Обширные возможности подключения: Поддержка CANbus, EBI/EMI, SIO, UART/USART.
• Надежность работы: Встроенные функции сброса при сбое питания и сторожевой таймер повышают надежность устройства.
• Гибкость применения: Благодаря внешнему генератору осциллятора, микроконтроллер адаптируется под различные приложения и задачи.

Недостатки

• Отсутствие встроенной Flash и EEPROM памяти: Требуется дополнительная внешняя память для хранения программ и данных.
• Устаревшая модель: Находится в статусе "Устаревший", использование новых микроконтроллеров может быть предпочтительнее в новых проектах.

Типовое использование

• Промышленные контроллеры и автоматизация
• Сетевые и коммуникационные устройства
• Устройства с подключением по CANbus
• Системы мониторинга и контроля
• Потребительская электроника

Рекомендации по применению

• Оптимально использовать в приложениях, требующих высокую скорость обработки данных и гибкость ввода-вывода.
• Для новых разработок целесообразно рассмотреть современные аналоги с более высокой интеграцией и пониженным энергопотреблением.
• Подключайте внешнюю память для хранения программ и длительных данных, поскольку встроенная память отсутствует.

Основные технические характеристики

• Процессор: 8051
• Размер ядра: 8 бит
• Скорость: До 40 МГц
• Соединения: CANbus, EBI/EMI, SIO, UART/USART
• Периферийные устройства: Power-Fail Reset, WDT
• Количество линий ввода/вывода: 32
• Тип встроенной памяти: ROMless
• Размер RAM: 4K x 8
• Напряжение питания: 3.85V ~ 5.5V
• Операционный диапазон температур: -40°C ~ 85°C

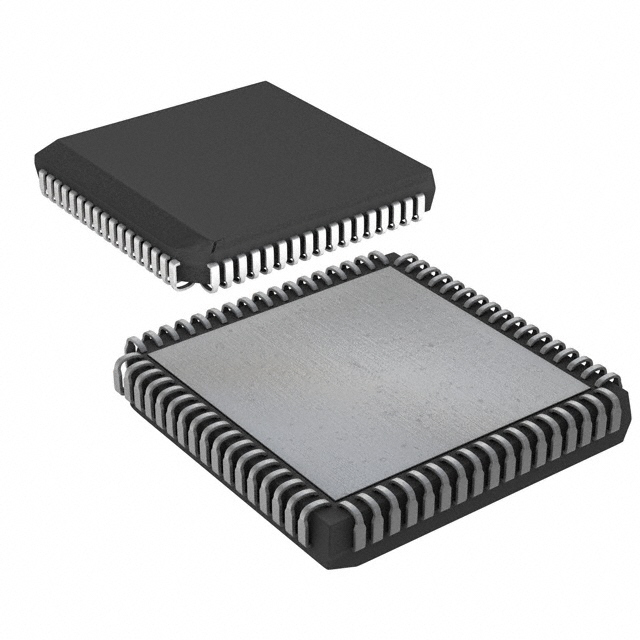

• Тип корпуса: 68-PLCC (24.23x24.23 мм)
• Исполнение корпуса: 68-LCC (J-выводы)

Возможные аналоги

• AT89S52 от Microchip Technology: 8-битный микроконтроллер с 8 Кб Flash памяти и системным тактом до 33 МГц.
• PIC18F4550 от Microchip Technology: 8-битный микроконтроллер с 32 Кб Flash памяти, многочисленными периферийными устройствами и интерфейсами.
• C8051F340 от Silicon Labs: 8-битный микроконтроллер с улучшенной функциональностью ввода/вывода и встроенной Flash памятью 64 Кб.

Используя DS80C390-QNR, вы обеспечите высокую производительность и надежность вашего проекта, однако возможность применения современных аналогов может предоставить дополнительные преимущества.
