DS80C320-ENG+

7 200,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

DS80C320-ENG+ от Analog Devices / Maxim Integrated

Общее описание

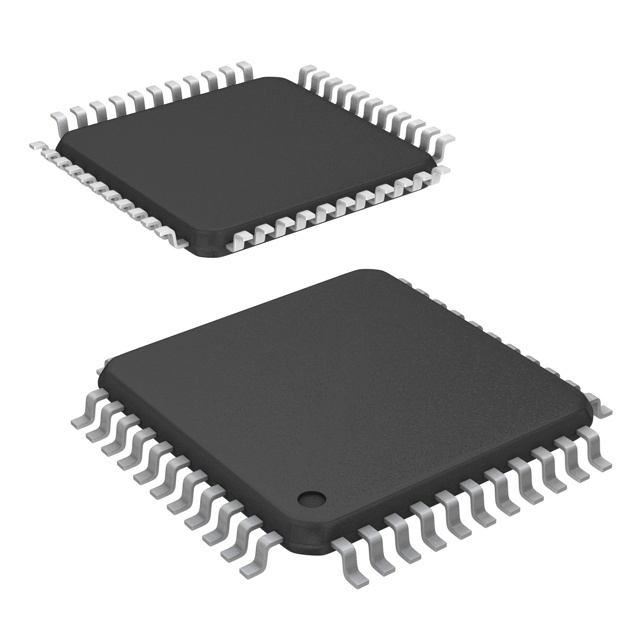

DS80C320-ENG+ – это 8-битный микроконтроллер на базе ядра 8051, разработанный компанией Analog Devices / Maxim Integrated. Он снабжен микросхемой без встроенной памяти программ (ROMless), что позволяет использовать внешние ПЗУ для хранения программного кода. Данная модель предназначена для работы с частотой до 25 МГц и поставляется в корпусе TQFP-44 (10x10 мм).

Преимущества

  • Высокая производительность: Благодаря оптимизированной архитектуре 8051 и тактовой частоте до 25 МГц, микроконтроллер обеспечивает высокую скорость обработки данных.
  • Гибкость в проектировании: Вариант без встроенной памяти программ позволяет выбирать и использовать внешние EEPROM или другие типы памяти согласно требованиям проекта.
  • Широкий диапазон напряжения питания: Работает в диапазоне напряжения от 4.5 В до 5.5 В, что упрощает выбор источников питания.
  • Разнообразие периферийных устройств: Поддержка UART/USART, SIO и интерфейсов EBI/EMI, а также такие особенности как Power-Fail Reset и Watchdog Timer.

Недостатки

  • Необходимость во внешней памяти программ: Отсутствие встроенной флэш-памяти требует дополнительного места на плате и может усложнить проектирование.
  • Ограниченная память ОЗУ: Объем оперативной памяти составляет всего 256 x 8, что может быть недостаточно для более сложных приложений.

Типовое использование

  • Встраиваемые системы и устройства управления
  • Промышленные контроллеры и автоматизация
  • Медицинские устройства
  • Системы безопасности и мониторинга

Рекомендации по применению

Для оптимального использования DS80C320-ENG+ рекомендуется:

  1. Подключать микроконтроллер к внешней памяти, соответствующей вашим объемам программного кода.
  2. Обеспечить стабильное напряжение питания в диапазоне от 4.5 В до 5.5 В.
  3. Использовать внешний генератор для получения стабильного тактового сигнала до 25 МГц.
  4. Внимательно работать с интерфейсами UART/USART и EBI/EMI для предотвращения помех и обеспечения надежной передачи данных.

Основные технические характеристики

Характеристика Значение
Процессорное ядро 8051
Разрядность ядра 8-битный
Тактовая частота до 25 МГц
Встроенная память Нет (ROMless)
ОЗУ 256 x 8
Напряжение питания 4.5 В - 5.5 В
Периферия Power-Fail Reset, WDT
Интерфейсы соединения EBI/EMI, SIO, UART/USART
Тип монтажа Поверхностный монтаж (SMD)
Корпус 44-TQFP (10x10 мм)
Рабочая температура -40°C до 85°C

Возможные аналоги

  • AT89S52 от Atmel: 8-битный микроконтроллер с флэш-памятью 8 КБ и тактовой частотой до 24 МГц.
  • PIC18F4550 от Microchip: 8-битный микроконтроллер с флэш-памятью 32 КБ и встроенным USB контроллером.
  • P89V51RD2 от NXP: 8-битный микроконтроллер с флэш-памятью 64 КБ и тактовой частотой до 40 МГц.
